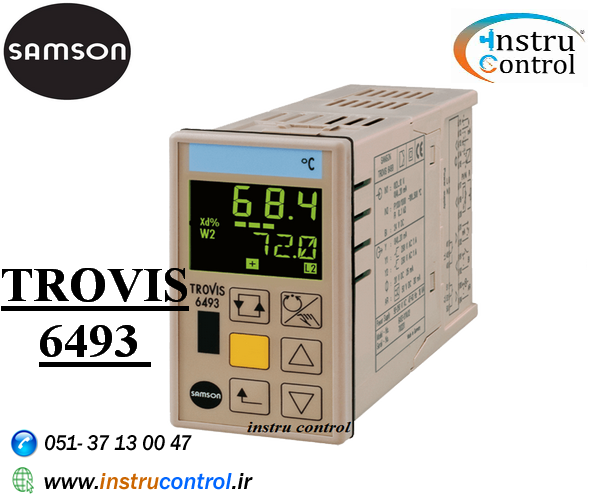

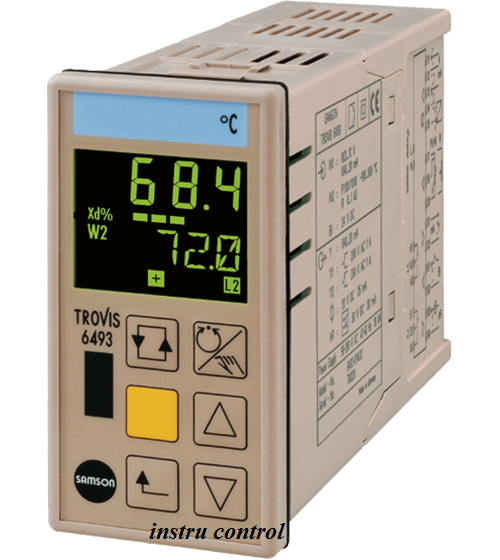

معرفی ورودی و خروجی ها
از یک ورودی برای متغیر کنترل شده استفاده می شود. ورودی دوم می تواند برای نقطه تنظیم خارجی ، متغیر اختلال ، بازخورد موقعیت محرک یا به
عنوان ورودی برای کنترل دیفرانسیل استفاده شود. هر دو ورودی را می توان به صورت زیر پیکربندی کرد:
♦ 0 تا 20 میلی آمپر ، 4 تا 20 میلی آمپر
♦ 0 تا 10 ولت ، 2 تا 10 ولت
♦ دماسنجهای مقاومت Pt 100 ، Pt 1000 ، Ni 100 ، Ni 1000
♦ پتانسیومتر 1 kΩ
ورودی باینری توسط یک سیگنال ولتاژ (4 تا 31 ولت DC) فعال می شود و می تواند به صورت زیر استفاده شود:
♦ فعال سازی مقدار خروجی ثابت (به عنوان مثال برای فعال کردن کنترل)
♦ تغییر نقطه را تنظیم کنید
♦ سطح شیب دار یا رمپ خروجی را تنظیم کنید
♦ تغییر دستی / خودکار
♦ قفل کردن سیگنال کنترل
♦ فعال سازی خروجی های رله
♦ قفل کلید را کنترل کنید
خروجی کنترل کننده به طور پیش فرض در خروجی آنالوگ صادر می شود. در صورت تمایل ، می توان سیگنال ورودی (به عنوان مثال متغیر کنترل
شده ، نقطه تنظیم خارجی) یا سیگنال خطا صادر کرد. خروجی را می توان به صورت زیر پیکربندی کرد:
♦0 تا 20 میلی آمپر ، 4 تا 20 میلی آمپر
♦0 تا 10 ولت ، 2 تا 10 ولت
رله ها کنتاکت دو پرتاب هستند و می توانند به عنوان خروجی روشن / خاموش ، خروجی سه مرحله ای و یا برای آلارم وضعیت و محدودیت استفاده
شوند. یک خروجی ترانزیستور خروجی جدا شده ترانزیستور هشدار خطای جمعی را ایجاد می کند. اگر خطای داخلی وجود داشته باشد یا نظارت
سیگنال پیکربندی ورودی ها پاسخ دهد ، سیگنال ولتاژ متصل به خارج (3 تا 50 ولت DC ، حداکثر 30 میلی آمپر) تولید می شود. یک خروجی منبع
تغذیه می تواند برای تأمین ولتاژ (20 ولت DC ، حداکثر 45 میلی آمپر) به یک فرستنده دو سیمه یا ورودی باینری استفاده شود.
