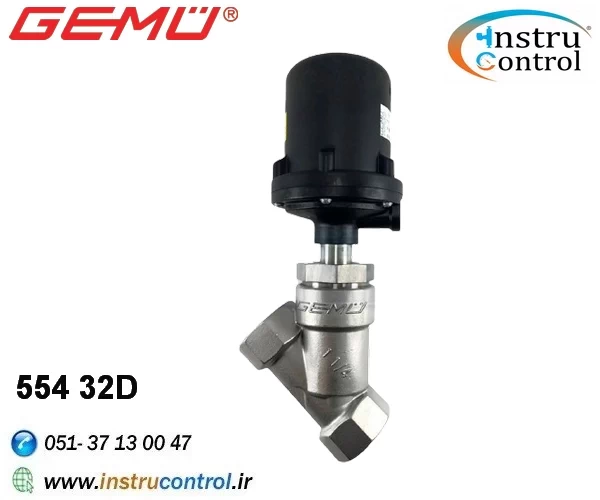

انگل ولو پنوماتیک گومو مدل 55432D

اینسترو کنترل | تامین و فروش انواع انگل ولو از برند GEMÜ آلمان با قیمت رقابتی و بهترین زمان تحویل

معرفی شیر انگل ولو 55432D :

شیر انگل ولو یا شیر زاویه ای یک شیر پیستونی زاویه ای با بدنه y شکل می باشد.که در سه مدل انگل ولو پنوماتیک و انگل ولو برقی و دستی تولید می شود. در حال حاضر شیر های انگل ولو در جنس های مختلف فولاد و استیل و برنزی با دو نوع اتصال دنده ای و فلنجی تولید می شود.

طرز کار و کارایی انگل ولو 55432D :

Angel valve که به آن شیر پیستونی و یا شیر زاویه ای هم گفته می شود برای سیال های گاز و بخار و … و مایعات تحت فشار هم مورد استفاده قرار می گیرد و عملکرد آن با حرکت خطی استم عمود بر سیت انجام می شود.

شیرهای زاویه ای  از جمله ولوهای پیستونی تحریک شده پنوماتیکی می باشند.عملگر پیستونی ، یک حرکت خطی را برای بلند کردن آب بندی از نشیمنگاه این ولو ها فراهم می کند.

نحوه عملکرد انگل ولو 55432D :

شیر انگل ولو (شیر های زاویه ای ) به صورت پنوماتیک کار می کنند و از فشار هوا برای کنترل اکچویتور پیستون استفاده می شود ، قابل ذکر است که استم شیر را از روی سیت  بلند می کند. ولوهایی که به طور طبیعی بسته اند یا ولوهای NC به طور معمول ولو را در شرایط بدون فشار می بندند و برای بازگشت ولو به حالت استراحت از یک فنر استفاده می کنند.

ولوهای NO ولوهایی می باشند که همیشه باز هستند مگر اینکه فشار هوا برای بستن آن عمل کند.در صورتی که فنر روی قسمت مخالف عملگر پیستون قرار داده شود ، یک ولو NO به دست می آید. از شیرهای با عملکرد دوگانه نیز می توان برای کنترل جریان در هر دو جهت استفاده کرد. این ولوها هیچ فنری ندارند و برای تعیین موقعیت ولو به میزان هوای موجود بستگی دارند.

این تنظیمات بر میزان فشار شیر تأثیر گذار است. جریان بالا و پایین شیر (که موجب باز شدن شیر می شود)  اما معمولا ۵۰٪ حداکثر فشار کاری شیر را کاهش می دهد. با این حال ، نصب یک فنر برگشتی قوی به افزایش فشار کار کمک می کند اما برای غلبه بر این مقاومت فنر افزایش یافته ، به یک اکچویتور بزرگتر نیاز داریم. با عبور از روی سیت (که موجب بسته شدن شیر می شود) .

اجزای تشکیل دهنده انگل ولو 55432D :

1. خروجی اگزوز

2. ورودی باد

3. پیستون

4. پکینگ استم

5. پکینگ استم

6. شافت

7. بدنه انگل ولو

8. پلاگ

کاربرد شیر انگل ولو 55432D :

از شیر انگل ولو معمولاً در صنایع شیمیایی، پتروشیمی، نفت و گاز، نیروگاهی، فرآیندهای صنعتی و محیط‌هایی که در آنها خوردگی معمولی یا شرایط داغ و فشار بالا ایجاد می‌شود، استفاده می‌شوند. این شیرها معمولاً دارای طرح ها و ویژگی‌های مختلفی هستند که بر اساس نیاز مشتری و شرایط کاربردی مورد استفاده قرار می‌گیرند.

مزایای شیر انگل ولو  یا شیر زاویه ای:

• از آنجا که نشیمنگاه تحت یک زاویه قرار دارد ، در حالت باز از حداقل عبور جریان جلوگیری می شود که این امر منجر به یک سرعت جریان خیلی خوب و افت فشار پایین می شود.
• شیرهای انگل ولو توانایی کار در محیط هایی با دما و ویسکوزیته بالا حتی فشارهای تفاضلی زیر صفر را نیز دارند.
•  به علت داشتن طراحی قوی ، این ولوهای نشیمنگاه زاویه ای برای کاربردهای سخت مناسب ترین انتخاب می باشند.
• شیرهای انگل ولو چرخه عمر بسیار بالایی دارند ، بنابراین جایگزین با دوام تر و عالی تری به جای ولوهای توپی می باشند.
•  جایگزینی مناسبی برای ولوهای سلنو ئیدی می باشند به ویژه در محیط های آلوده و ویسکوز که در آن این شیر ها عملکرد خوبی ندارند .
• امکان دارد این ولو ها توسط پیکربندی تک کاره و یا دو کاره ، عمل کنند که بر میزان فشار آنها تاثیر می گذارد.
