معرفی و بررسی تخصصی اینورتر اشنایدر Altivar 7

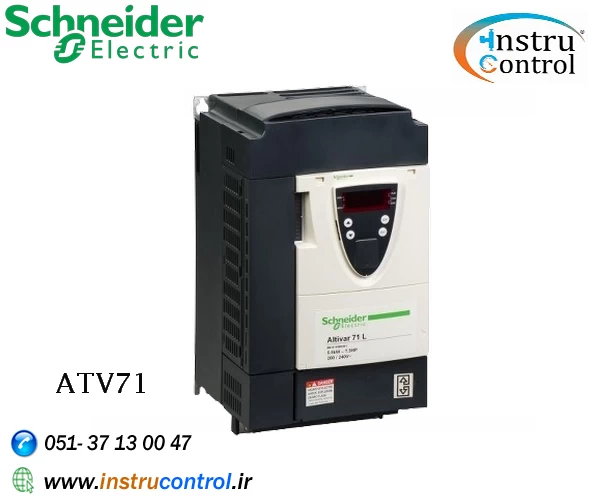

اینورتر اشنایدر مدل ATV71 (Altivar 71)، یکی از قدرتمندترین و پرکاربردترین درایوهای کنترل دور موتور از برند معتبر اشنایدر الکتریک (Schneider Electric) فرانسه است. این سری از اینورترها برای کاربردهای سنگین و ماشین‌آلات پیچیده که به گشتاور ثابت و کنترل دقیق سرعت نیاز دارند، طراحی شده است. ATV71 با الگوریتم‌های کنترلی پیشرفته و قابلیت‌های ارتباطی گسترده، راه‌حلی کامل برای افزایش بهره‌وری، کاهش مصرف انرژی و بهینه‌سازی فرآیندهای صنعتی ارائه می‌دهد. مجموعه اینسترو کنترل، این محصول را با قیمت رقابتی و بهترین زمان تحویل در سراسر ایران تامین می‌کند.

اینورتر (درایو) چیست و چگونه کار می‌کند؟

در گذشته، راه‌اندازی الکتروموتورها به صورت مستقیم (DOL) انجام می‌شد که باعث ایجاد شوک‌های الکتریکی و مکانیکی شدید و عدم کنترل بر روی سرعت موتور می‌گردید. اینورتر یا درایو فرکانس متغیر (VFD)، تجهیزی الکترونیکی است که این مشکل را حل می‌کند. اینورتر برق متناوب (AC) ورودی را ابتدا به برق مستقیم (DC) تبدیل کرده و سپس با استفاده از سوئیچ‌های الکترونیکی قدرتمند، آن را مجدداً به برق متناوب (AC) با ولتاژ و فرکانس دلخواه تبدیل می‌کند. با کنترل فرکانس، سرعت گردش موتور به نرمی و با دقت بسیار بالا قابل تنظیم خواهد بود. این فرآیند علاوه بر کنترل کامل، تلفات انرژی و نوسانات مخرب را به حداقل می‌رساند.

مشخصات فنی کلیدی اینورتر ATV71 (مدل 11 کیلووات)

• برند: اشنایدر الکتریک (Schneider Electric)

• مدل: Altivar 71 (ATV71)

• توان موتور: 11 کیلووات / 15 اسب بخار (HP)

• ولتاژ کاری (ورودی/خروجی): سه فاز 380 تا 440 ولت AC

• پروتکل ارتباطی: Modbus (و قابلیت پشتیبانی از CANopen)

• نوع ارتباط: RTU

• فرکانس سوئیچینگ اسمی: 12 کیلوهرتز (قابل تنظیم)

• وزن خالص: 11.55 کیلوگرم

• کاربری: سنگین کار (Heavy Duty)

ویژگی‌ها و مزایای برجسته درایو ATV71

• کنترل برداری بی‌نظیر (Vector Control): قابلیت کنترل دقیق گشتاور و سرعت حتی در دورهای بسیار پایین، ایده‌آل برای جرثقیل، نوار نقاله و میکسر.
• انعطاف‌پذیری فوق‌العاده: دارای ورودی و خروجی‌های دیجیتال و آنالوگ متعدد برای پیاده‌سازی انواع سناریوهای کنترلی.
• پروتکل‌های ارتباطی داخلی: مجهز به پورت Modbus و CANopen برای یکپارچه‌سازی آسان با سیستم‌های اتوماسیون صنعتی و PLC.
• ساختار مستحکم و قابل اطمینان: طراحی شده برای کار در شرایط سخت صنعتی و دارای پوشش محافظ بر روی بردهای الکترونیکی.
• توابع کاربردی پیشرفته: شامل توابع ایمنی، مدیریت گشتاور و قابلیت‌های تخصصی برای کاربردهای مختلف.

نکات مهم در انتخاب و نصب اینورتر

انتخاب صحیح اینورتر نیازمند توجه به پارامترهایی نظیر توان و جریان نامی موتور، شرایط آب و هوایی و ارتفاع از سطح دریا، نوع کاربری (سبک‌کار یا سنگین‌کار) و نوع شبکه برق (تکفاز یا سه فاز) است. پس از انتخاب، سربندی صحیح موتور (اتصال ستاره یا مثلث) متناسب با ولتاژ خروجی اینورتر الزامی است. اینورترهای سه فاز ATV71 با ولتاژ خروجی 380 ولت، معمولاً با موتورهایی که اتصال آن‌ها به صورت ستاره (Star) است، سازگاری دارند.

اتصال ستاره:

اتصال مثلث:

نحوه سیم کشی اینورتر تکفاز به سه فاز و سه فاز به سه فاز:

نحوه سیم کشی از اینورتر به موتور :

استعلام قیمت و خرید از اینسترو کنترل

برای دریافت مشاوره فنی، انتخاب دقیق‌ترین مدل اینورتر ATV71 متناسب با نیاز خود و اطلاع از بهترین قیمت بازار، همین حالا با کارشناسان فروش ما در اینسترو کنترل تماس حاصل فرمایید.
