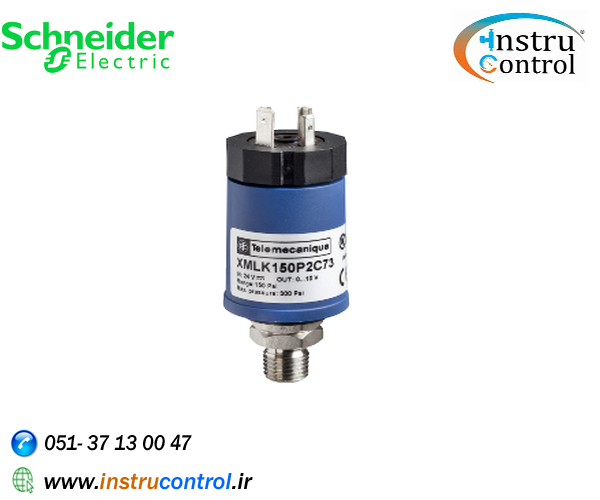

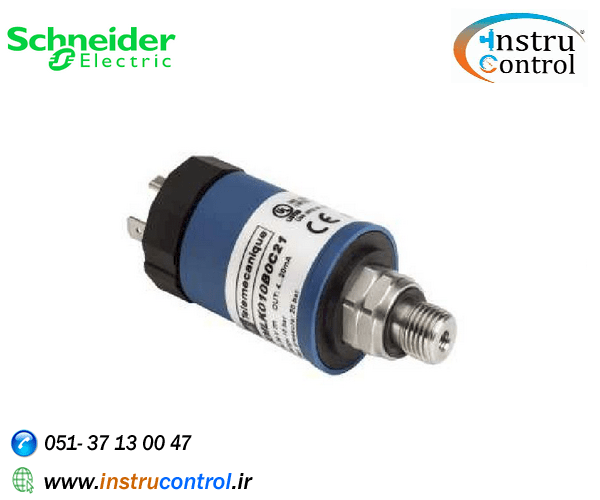

سنسور فشار اشنایدر

کاربرد

برای کنترل فشار یا کاهش فشار هوا ، آب شیرین ، آب دریا ، روغن های هیدرولیک ، مایعات خورنده یا چسبناک.

مشخصات فنی

نام حسگر فشار XMLK

نوع مدار الکتریکی مدار کنترل

سنسور فشار اندازه 6 بار

هوای سیال کنترل شده (0… 80 درجه سانتیگراد)

آب شیرین (0… 80 درجه سانتیگراد)

نوع اتصال مایع G 1 / 4A مطابق با DIN 3852-

ولتاژ منبع تغذیه 24 ولت DC SELV (محدودیت ولتاژ: 8… 33 ولت)

مصرف فعلی <20 میلی آمپر

نوع سیگنال خروجی آنالوگ

عملکرد خروجی آنالوگ 4 ... 20 میلی آمپر ، 2 سیم

دامنه تنظیم فشار 0… 6 بار

حداکثر فشار تصادفی مجاز 12 بار

فشار تخریب 18 بار

مواد در تماس با مایع از نوع فولاد ضد زنگ AISI 303

نوع حفاظت قطبیت معکوس

سازگاری الکترومغناطیسی تست ایمنی تخلیه الکترواستاتیک مطابق با EN / IEC 61000-4-2 8 کیلوولت هوا ، تماس 6 کیلوولت

حساسیت به میدانهای الکترومغناطیسی مطابق با EN / IEC 61000-4-3 10 V / m 80 ... 1000 MHz

تست ایمنی زودگذر سریع و سریع پشت سر هم مطابق با EN / IEC 61000-4-4 2 کیلو ولت

آزمایش ایمنی امواج شوک 1.2 / 50 میکرو ثانیه مطابق با EN / IEC 61000-4-5 500 V 12 اهم ، 1 کیلو ولت 42 اهم

میادین رادیویی RF مطابق با EN / IEC 61000-4-6 10 V 0.15 ... 80 MHz

مصونیت از میدان های مغناطیسی مطابق با EN / IEC 61000-4-8 30 A / m 50 Hz

مقاومت در برابر ضربه ولتاژ 0.5 کیلوولت

زمان پاسخگویی در خروجی <5 میلی ثانیه

دقت اندازه گیری 1٪ دامنه اندازه گیری

دقت 0.1٪ دامنه اندازه گیری

رانش حساسیت +/- 0.04٪ از محدوده اندازه گیری / ° K

رانش نقطه صفر +/- 0.03٪ دامنه اندازه گیری / ° K

دوام مکانیکی 10000000 چرخه

وزن خالص 0.11 کیلوگرم

قطر 36 میلی متر

طول 67.5 میلی متر

نوع مقیاس دیفرانسیل ثابت

استاندارد EN / IEC 61326-2-3

گواهینامه های محصول RCM

UL 508

CS

A C22.2

EAC

دمای هوای محیط برای عملکرد 0… 80 درجه سانتیگراد

دمای هوای محیط برای ذخیره سازی -25… 80 درجه سانتی گراد

مقاومت در برابر لرزش 20 gn (f = 9… 2000 Hz) مطابق با EN / IEC 60068-2-6

مقاومت در برابر ضربه 25 گرم برای 11 میلی ثانیه مطابق با EN / IEC 60068-2-27

درجه حفاظت IP IP65 مطابق با EN / IEC 60529

درجه حفاظت NEMA NEMA 4
