معرفی و مشخصات

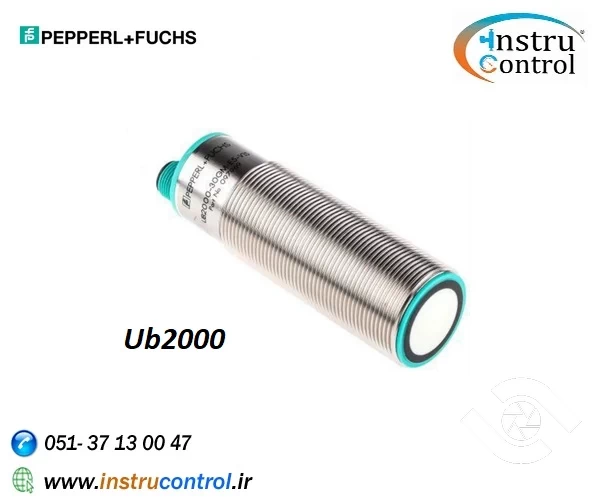

ترانسمیتر سطح اولتراسونیک
UB2000-30GM
میتوانید پارامترهای خروجی را تغییر دهید
5 خروجی مختلف را می توان تنظیم کرد
گزینه های همگام سازی دارد
گزینه های غیرفعال سازی دارد
درجه حرارت را جبران میکند
حساس به هوای فشرده نیست
محدوده سنجش 80 ... 2000 میلی متر
محدوده تنظیم 120 ... 2000 میلی متر
صفحه استاندارد 100 میلی متر در 100 میلی متر
فرکانس مبدل تقریبا 180 کیلوهرتز
تاخیر پاسخ تقریبا 150 میلی‌ثانیه
مشخصات فنی
زرد LED : خروجی سوئیچ وضعیت سوئیچینگ
چشمک زن : عملکرد برنامه
LED قرمز: "عیب"
مشخصات برق :
ولتاژ کاریdc ولت DC 10 ... 30
جریان منبع تغذیه بدون بار I0 ≤ 50 میلی آمپر
ورودی خروجی :
همگام سازی دو جهته
0 سطح -UB...+1 V
1 سطح: +4 V...+UB
امپدانس ورودی: > 12 KOhm
پالس همگام سازی : ≥ 100 میکرو ثانیه
حداکثر عملکرد حالت مشترک : 30 هرتز
ورودی :
ورودی برنامه نوع 1
محدوده عملکرد 1: -UB ... +1 V، محدوده عملکرد 2: +4 V ... +UB
امپدانس ورودی: > 4.7 کیلو اهم؛ پالس برنامه: ≥ 1 ثانیه
خروجی :
خروجی نوع 1 سوئیچ خروجی PNP، به طور معمول باز/بسته، قابل برنامه ریزی
جریان عملیاتی نامی یعنی 200 میلی آمپر، حفاظت از اتصال کوتاه/ اضافه بار
افت ولتاژ : Ud ≤ 2.5 V
دقت تکرار ≤ 0.5 % نقطه سوئیچینگ
فرکانس سوئیچینگ f ≤ 3.3 هرتز
محدوده هیسترزیس H 1٪ از فاصله عملیاتی تنظیم شده
تأثیر دما < 2٪ از نقطه سوئیچ دور
رعایت استانداردها و دستورالعمل ها
انطباق استاندارد :
استانداردهای EN 60947-5-2:2007+A1:2012
IEC 60947-5-2:2007 + A1:2012
تاییدیه ها و گواهی ها :
مطابقت EAC TR CU 020/2011
TR CU 037/2016
تایید UL cULus فهرست شده، هدف عمومی
تایید CSA cCSAus فهرست شده، هدف عمومی
تأیید CCC تأیید / علامت گذاری CCC برای محصولات دارای رتبه ≤36 V لازم نیست
شرایط محیطی :
دمای محیط -25 ... 70 درجه سانتی گراد (-13 ... 158 درجه فارنهایت)
دمای نگهداری -40 ... 85 درجه سانتیگراد (-40 ... 185 درجه فارنهایت)
مشخصات مکانیکی :
نوع اتصال پلاگین اتصال M12 x 1، 5 پین
درجه حفاظت IP65
جنس بدنه :
برنج اندود نیکل; اجزای پلاستیکی: PBT
مبدل رزین اپوکسی / مخلوط کره شیشه ای توخالی. فوم پلی اورتان
وزن 140 گرم
تنظیمات کارخانه :
نقطه سوئیچ خروجی A1: 220 میلی متر
نقطه سوئیچ A2: 2100 میلی متر
