فتوسل مشعل برند Ametek

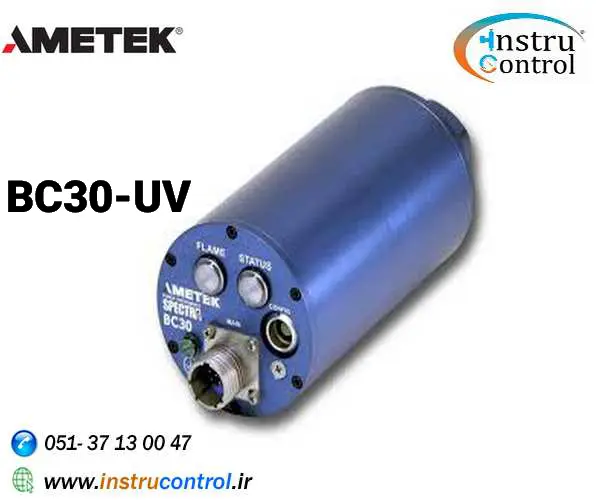

معرفی فتوسل BC30-UV

سنسور شعله SPECTRA BC30 دارای سنسورهای IR و UV با تمایز شعله پس زمینه داخلی است که آن را برای انواع مختلفی از سوخت مناسب می کند. سازگار با مشعل های ذغال سنگ ، گاز و روغن ، شعله های شعله به افزایش کارایی مشعل ، کاهش انتشار NOx و بهبود ایمنی کمک می کند. علاوه بر ON / OFF شعله ، حسگر شعله برای کنترل بهتر عملکرد مشعل ، وضعیت زمان واقعی شعله و فرکانس شعله را فراهم می کند. واحد قابل اطمینان شامل مخاطبین رله ناامن و شاخص های دیداری برای سلامت سیستم و وضعیت روشن / خاموش شدن شعله است.خروجی آنالوگ 4 تا 20 میلی آمپر و ارتباطات Serial Modbus اطلاعات سیگنال شعله را در زمان واقعی برای اتصال مستقیم به سیستم های مدیریت مشعل ارائه می دهند.برای جلوگیری از خواندن نادرست از سایر مشعلها یا قطعات فلزی اطراف ، خاص بودن شعله مورد نیاز است. SPECTRA BC30 برای فیلتر کردن اجزای زمینه ، تمایز شعله را ایجاد کرده است ، بنابراین می توانید مشخصات شعله را به طور دقیق تعیین کنید و از نشانه های "نادرست" جلوگیری کنید. خروجی شعله مشخص شده از طریق ارتباطات آنالوگ 4 تا 20 میلی آمپر و Modbus تأمین می شود.

ویژگی ها و مزایا

تطبیق پذیری سوخت - عملکرد با گاز ، نفت و زغال سنگ
حساسیت به طول موج --– UV ، VIS و IR
تنظیمات دقیق برای مطابقت با ویژگی های برنامه شما
نرم افزار با قابلیت تنظیم و کاربر را قادر می سازد سطح سیگنال و آستانه روشن / خاموش شدن شعله را تنظیم کند
وضعیت شعله - رله اختصاصی بدون خطا و LED نشان دهنده وضعیت روشن / خاموش بودن شعله است
Flame Monitor–– خروجی سیگنال شعله 4-20 میلی آمپر و ارتباطات Modbus برای نظارت از راه دور
خودآزمایی الکترونیکی مداوم –– رله اختصاصی و LED عملکرد سیستم را نشان می دهد
تأیید FM - سنسور مطابق با الزامات FM برای Flame Standard و Class I Div است. 2 ایمنی برق
نصب سریع - نصب با اتصالات استاندارد لوله NPT ، بدون نیاز به پردازنده های سیگنال خارجی

مشخصات فنی

سیگنال آنالوگ 4 تا 20 میلی آمپر آنالوگ متناسب با شدت شعله
IR (مناسب برای زغال سنگ و نفت)
UV (مناسب برای گاز)
4º میدان دید
مدت زمان پاسخ <30 میلی ثانیه
زمان پاسخ قابل تنظیم: 2 تا 4 ثانیه با افزایش 0.5 ثانیه
24 VDC ، حداکثر 100 میلی آمپر
RS-232 برای پیکربندی نرم افزار محلی
خروجی RS-485 Modbus
شدت شعله محاسبه شده (0-100٪) - دما در سانتی گراد
وضعیت سیستم (روشن / خاموش شدن شعله ، خرابی لوپ 4 تا 20 میلی آمپر ، درجه حرارت بالا)
رزوه داخلی 1 اینچ NPT
دمای عملیاتی -40 تا 75 درجه سانتی گراد
