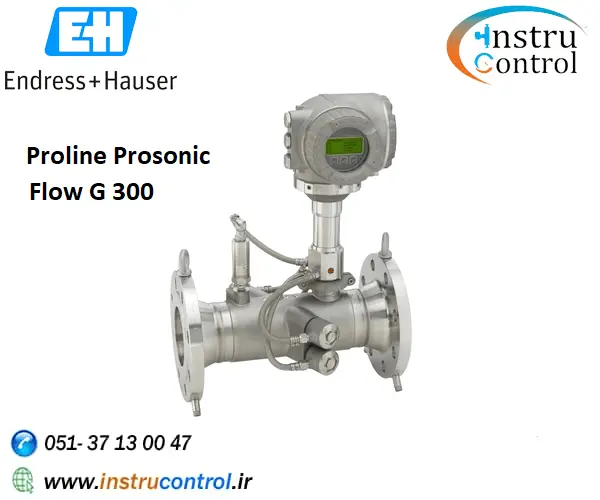

فلومتر التراسونیک Prosonic Flow G 300

معرفی محصول

فلومتر اولتراسونیک E+H Proline Prosonic G 300 برای طیف وسیعی از کاربردهای گاز حتی با گاز مرطوب و تغییر خواص و ترکیبات گاز طراحی شده است. G 300 اندازه گیری دقیق گاز طبیعی و فرآیندی را در صنایع شیمیایی و همچنین نفت و گاز فراهم می کند. فرستنده جمع و جور انعطاف پذیری بالایی از نظر عملکرد و یکپارچگی سیستم را با گنجاندن دسترسی یک طرفه، نمایشگر از راه دور و اپشن های اتصال بهبود یافته ارائه می دهد. فناوری Heartbeat انطباق و ایمنی فرآیند را همیشه تضمین می کند.

مزایا

• دستگاه انعطاف‌پذیر با مخلوط‌های گازی قابل تعریف توسط کاربر برای انجام وظایف اندازه‌گیری
• حداکثر قابلیت اطمینان حتی با گاز مرطوب یا مرطوب - طراحی حسگر غیر حساس به میعانات
• کنترل فرآیند با کارایی بالا - مقادیر جبران شده فشار و دما در زمان واقعی
• راه حل کارآمد - چند متغیره، بدون افت فشار
• دسترسی کامل به اطلاعات فرآیندی و تشخیصی - ورودی/خروجی های متعدد و آزادانه قابل ترکیب
• کاهش پیچیدگی و تنوع – قابلیت تنظیم آزادانه ورودی/خروجی
• تأیید یکپارچه - فناوری Heartbeat

مشخصات فنی

اصل اندازه گیری

جریان التراسونیک

محدوده قطر اسمی

DN 25 تا 300 (1 تا 12 اینچ)

جنس متریال استفاده شده

لوله اندازه گیری: 1.4408/1.4409 (CF3M)
مبدل: 1.4404 (316، 316L)، Titan Grade 2

متغیرهای اندازه گیری شده

جریان حجمی، جریان حجمی اصلاح شده، جریان جرمی، سرعت جریان، سرعت صوت، فشار، دما، چگالی، ویسکوزیته دینامیکی، جریان انرژی، شاخص Wobbe، کسر متان، ارزش حرارتی، جرم مولی

حداکثر خطای اندازه گیری

جریان حجمی (استاندارد):
- ± 1.0٪ روز برای 3 تا 40 متر بر ثانیه (9.84 تا 131.23 فوت بر ثانیه)
- ± 2٪ روز. برای 0.3 تا 3 متر بر ثانیه (0.98 تا 9.84 فوت بر ثانیه)
جریان حجمی (کالیبراسیون سفارشی):
- ± 0.5٪ روز. برای 3 تا 40 متر بر ثانیه (9.84 تا 131.23 فوت بر ثانیه)
- ± 1.0٪ روز برای 0.3 تا 3 متر بر ثانیه (0.98 تا 9.84 فوت بر ثانیه)
جریان حجم اصلاح شده (استاندارد):
- ± 1.5٪ روز برای 3 تا 40 متر بر ثانیه (9.84 تا 131.23 فوت بر ثانیه)
- ± 2.5٪ روز. برای 0.3 تا 3 متر بر ثانیه (0.98 تا 9.84 فوت بر ثانیه)
جریان حجم اصلاح شده (کالیبراسیون سفارشی):
- ± 1.0٪ روز برای 3 تا 40 متر بر ثانیه (9.84 تا 131.23 فوت بر ثانیه)
- ± 1.5٪ روز برای 0.3 تا 3 متر بر ثانیه (0.98 تا 9.84 فوت بر ثانیه)
سرعت صدا: ± 0.2 درصد در روز

محدوده اندازه گیری

گاز: 0.3 متر بر ثانیه تا 40 متر بر ثانیه

حداکثر فشار فرآیند

0.7 تا 101 بار (10.15 تا 1464.88 psi a)

محدوده دمایی متوسط

50- تا 150 درجه سانتی گراد (58- تا 302+ درجه فارنهایت)

محدوده دمای محیط

-40 تا 60 درجه سانتی گراد (40- تا 140+ درجه فارنهایت)
سفارشی : -50 تا 60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)

مواد محفظه سنسور

فولاد ضد زنگ، 1.4404 (316/316L)، 1.4408/1.4409 (CF3M)

مواد محفظه فرستنده

AlSi10Mg، پوشش داده شده؛ 1.4409 (CF3M) مشابه 316L
پلی کربنات

درجه محافظت

نسخه فشرده: IP66/67، نوع محفظه 4X.
سفارشی: آنتن خارجی WLAN: IP67

نمایش/عملیات

صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایش محلی و ابزارهای عملیاتی امکان پذیر است
نمایش از راه دور موجود است

خروجی ها

3 خروجی:
HART 4-20 میلی آمپر (فعال/غیرفعال)
4-20 میلی آمپر (فعال/غیرفعال)
خروجی پالس/فرکانس/سوئیچ (فعال/غیرفعال)
خروجی دو پالس (فعال/غیرفعال)
خروجی رله

ورودی ها

ورودی وضعیت
ورودی 4-20 میلی آمپر

ارتباطات دیجیتال

HART، Modbus RS485

منبع تغذیه

24 ولت DC
100 تا 230 ولت AC
AC 100 تا 230 V / DC 24 V (منطقه غیر خطرناک)

تاییدیه های مناطق خطرناک

ATEX، IECEx، cCSAus، JPN، EAC، UK Ex

ایمنی محصول

CE، تیک C

ایمنی عملکردی

ایمنی عملکردی مطابق با IEC 61508، قابل اجرا در برنامه های کاربردی مرتبط با ایمنی مطابق با IEC 61511

تاییدیه ها و گواهی های اندازه گیری

کالیبراسیون انجام شده در تاسیسات کالیبراسیون معتبر (مطابق با ISO/IEC 17025)
فناوری ضربان قلب با الزامات قابل ردیابی اندازه گیری مطابق با ISO 9001:2015 - بخش 7.1.5.2 a مطابقت دارد.

تاییدیه ها و گواهی های فشار

PED، CRN

گواهی مواد

3.1 مواد
NACE MR0175/MR0103
