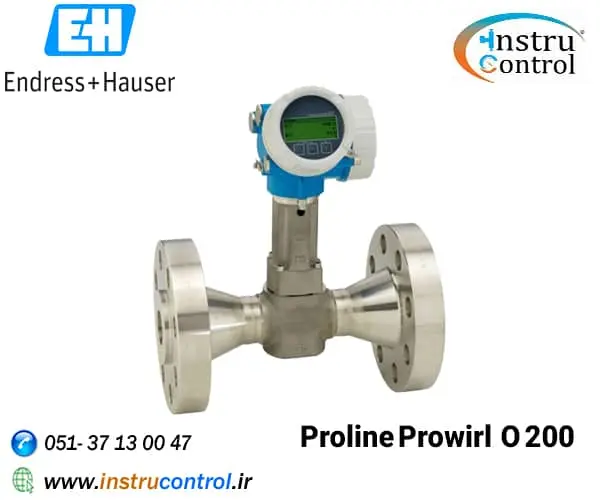

معرفی فلومتر ورتکس O 200
فلومتر ورتکس برند اندرس هاوزر مدل Proline Prowirl O 200 یک فلومتر ایده آل برای نیازهای لوله کشی فشار بالا است و Prowirl O به طور ایده آل برای کنترل فرآیند قابل اعتماد در کاربردهای گاز و بخار با فشار فرآیند بالا مناسب است. علاوه بر این، طراحی حداکثر ایمنی را در فرآیندهای اصلی و کمکی تضمین می کند. به لطف فناوری جدید، Prowirl O 200 ادغام مقرون به صرفه و بدون درز را در زیرساخت های موجود تضمین می کند. حداکثر ایمنی عملیاتی را در محیط های خطرناک ارائه می دهد. فناوری Heartbeat ایمنی فرآیند را همیشه تضمین می کند.
ویژگی های فلومتر VORTEX O 200
نظارت بهتر فرآیند – اندازه گیری یکپارچه دما و فشار برای بخار و گاز
افزایش یکپارچگی مکانیکی برای اندازه گیری جریان - طراحی حسگر ویژه
دقت برابر Re 10000
پایداری طولانی مدت - حسگر خازنی قوی
سیم کشی ابزار مناسب - محفظه اتصال جداگانه
عملکرد ایمن - به لطف صفحه نمایش لمسی با نور پس زمینه
فناوری Heartbeat
مشخصات فنی فلومتر ورتکس Proline Prowirl O 200
اصل اندازه گیری
ورتکس
محدوده قطر اسمی
DN 15 تا 300 (½ تا 12 اینچ)
جنس مواد استفاده شده
لوله اندازه گیری: 1.4408 (CF3M)
سنسور DSC: UNS N07718 مشابه آلیاژ 718، 2.4668
اتصال فرآیند: 1.4404/F316/F316L
متغیرهای اندازه گیری شده
جریان حجمی، جریان جرمی، جریان حجمی اصلاح شده، جریان انرژی، اختلاف جریان گرما، دما
حداکثر خطای اندازه گیری
جریان حجمی (مایع): ± 0.75 %
جریان حجمی (بخار، گاز): ± 1.00 %
جریان جرمی (بخار اشباع): ± 1.7٪ (درجه حرارت جبران شده)؛ ± 1.5٪ (دما/فشار جبران شده)
جریان جرمی (بخار فوق گرم، گاز): ± 1.5 (دما/فشار جبران شده)؛ ± 1.7٪ (دما جبران شده + جبران فشار خارجی)
جریان جرمی (مایع): ± 0.85٪
محدوده اندازه گیری
مایع: 0.1 تا 1700 متر مکعب بر ساعت (0.061 تا 1000 ft³/min)
بسته به محیط: آب با 1 بار 20 درجه سانتی گراد (14.5 psi a، 68 درجه فارنهایت)
بخار، گاز: 0.52 تا 22000 متر مکعب بر ساعت (0.31 تا 13000 ft³/min)
بسته به محیط: بخار با 180 درجه سانتیگراد، 10 بار در a (356 درجه فارنهایت، 145 psi a)؛ هوا با 25 درجه سانتیگراد، 4.4 بار در (77 درجه فارنهایت، 63.8 psi a)
حداکثر فشار فرآیند
PN 250 Class1500 40K
محدوده دمایی متوسط
استاندارد: -40 تا +260 درجه سانتیگراد (40- تا +500 درجه فارنهایت)
دمای بالا/پایین (گزینه): 200- تا 400+ درجه سانتی گراد (328- تا 752+ درجه فارنهایت)
محدوده دمای محیط
نسخه کامکت(استاندارد): -40 تا +80 درجه سانتیگراد (40- تا +176 درجه فارنهایت)
نسخه کامپکت(سفارشی): -50 تا +80 درجه سانتیگراد (-58 تا +176 درجه فارنهایت)
نسخه از راه دور (استاندارد): -40 تا +85 درجه سانتیگراد (40- تا +185 درجه فارنهایت)
نسخه از راه دور (سفارشی): -50 تا +85 درجه سانتیگراد (-58 تا +185 درجه فارنهایت)
مواد محفظه سنسور
محفظه اتصال سنسور: AlSi10Mg، پوشش داده شده؛ 1.4408 (CF3M)
مواد محفظه ترانسمیتر
AlSi10Mg، پوشش داده شده؛ 1.4404 (316L)
درجه محافظت
نسخه کامپکت: IP66/67، نوع محفظه 4X
نسخه از راه دور سنسور: IP66/67، نوع محفظه 4X
نسخه از راه دور ترانسمیتر: IP66/67، نوع محفظه 4X
نمایش/عملیات
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایش محلی و ابزارهای عملیاتی امکان پذیر است
نمایش از راه دور موجود است
خروجی ها
HART 4-20 میلی آمپر (غیرفعال)
4-20 میلی آمپر (غیرفعال)
خروجی پالس/فرکانس/سوئیچ (غیرفعال)
ورودی ها
4-20 میلی آمپر (غیرفعال)
ارتباطات دیجیتال
HART، PROFIBUS PA، FOUNDATION Fieldbus
منبع تغذیه
DC 12 تا 35 ولت (HART 4-20 میلی آمپر با/بدون پالس/فرکانس/خروجی سوئیچ)
DC 12 تا 30 ولت (4-20 میلی آمپر HART، 4-20 میلی آمپر)
DC 12 تا 35 ولت (HART 4-20 میلی آمپر، خروجی پالس/فرکانس/سوئیچ، ورودی 4-20 میلی آمپر)
DC 9 تا 32 ولت (PROFIBUS PA، پالس/فرکانس/خروجی سوئیچ)
تاییدیه مناطق خطرناک
ATEX، IECEx، cCSAus، JPN
ایمنی محصول
CE، C-TICK، EAC، UK سابق
ایمنی عملکردی
ایمنی عملکردی مطابق با IEC 61508، قابل اجرا در برنامه های کاربردی مرتبط با ایمنی مطابق با IEC 61511
تاییدیه ها و گواهی های اندازه گیری
کالیبراسیون انجام شده در تاسیسات کالیبراسیون معتبر (مطابق با ISO/IEC 17025)
فناوری ضربان قلب با الزامات قابل ردیابی اندازه گیری مطابق با ISO 9001:2015 - بخش 7.1.5.2 a (تصدیق TÜV SÜD) مطابقت دارد.
تاییدیه ها و گواهینامه های دریایی
ABS، LR، BV، DNV GL
تاییدیه ها و گواهی های فشار
PED، CRN
گواهی مواد
3.1 مواد
NACE MR0175/MR0103، PMI (در صورت درخواست)؛ فقط کلاس 900/1500: تست جوشکاری مطابق. به ISO 15614-1، مشابه ASME IX (در صورت درخواست)
