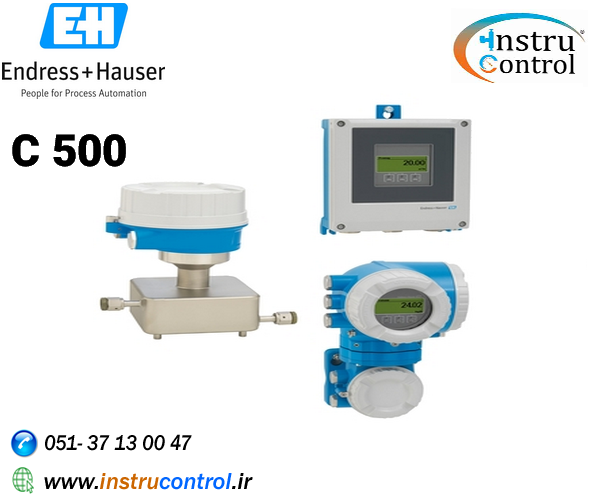

مس فلومتر کوریولیس مدل Cubemass C 500

قیمت: تماس بگیرید
برند: Endress+Hauser
مدل: Cubemass C 500

مس فلومتر کوریولیس مدل  Cubemass C 500

سنسور جمع و جور برای کمترین مقدار ، با یک نسخه فرستنده از راه دور با حداکثر 4 ورودی / خروجی

معرفی

Cubemass C سنسور ایده آل برای اندازه گیری کمترین سرعت جریان در لغزشها ، دکلهای آزمایشی و رباتیک صنعتی است. نه فشار زیاد و نه شرایط جریان متناوب دقت آن را به

خطر نمی اندازند. Cubemass C 500 با فرستنده از راه دور نوآورانه خود ، انعطاف پذیری نصب و ایمنی عملیاتی را در محیط های سخت گیرانه به حداکثر می رساند. فناوری ضربان

قلب قابلیت اطمینان اندازه گیری و راستی آزمایی سازگار را تضمین می کند.

ویژگی

صرفه جویی در فضا - طراحی جمع و جور تک لوله

کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما)

دسترسی کامل به پردازش و اطلاعات تشخیصی - تعداد زیادی ورودی ، ورودی و اتوبوس های آزاد که به راحتی قابل ترکیب هستند

کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه

تأیید صحت یکپارچه - فناوری Heartbeat

اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی

اندازه گیری دقیقترین مقدار مایعات و گاز

مشخصات فنی



اصل اندازه گیری

کوریولیس


عنوان محصول

سنسور جمع و جور برای کمترین مقدار ، با یک نسخه از راه دور فرستنده با حداکثر 4 ورودی / خروجی. اندازه گیری دقیقترین مقدار مایعات و گازها.


ویژگی های سنسور

نصب صرفه جویی در فضا - طراحی جمع و جور تک لوله. کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما).  - حسگر سبک. قطر

اسمی: DN 1 تا 6 (¹⁄₂₄ تا ¹⁄₄ "). فشار فرآیند تا 400 بار (5800 psi).


ویژگی های فرستنده

دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فوندیشن فیلدباس. کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه.

تأیید صحت یکپارچه - فناوری Heartbeat . نسخه از راه دور با حداکثر 4 ورودی / خروجی. صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN.


دامنه قطر اسمی

DN 1 تا 6 (از ¹⁄₂₄ تا ¹⁄₄ )


مواد خیس شده

لوله اندازه گیری: 1.4539 (904 لیتر)

اتصال: 1.4539 (904L) 1.4404 (316 / 316L)


متغیرهای اندازه گیری شده

جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت


حداکثر خطای اندازه گیری

جریان جرم (مایع):  0.10 درصد

جریان حجم (مایع): 0.10 درصد

جریان جرم (گاز): 0.5 درصد

تراکم (مایع): 0.0005 ± g / cm3


محدوده اندازه گیری

0 تا 1000 کیلوگرم در ساعت (0 تا 37 پوند در دقیقه)


حداکثر فشار فرآیند

PN 40 ، کلاس 300 ، 10K ، 400 بار (5800 psi)


دامنه دمای متوسط

–50 تا +205 درجه سانتیگراد (–58 تا +401 درجه فارنهایت)


محدوده دمای محیط

استاندارد : –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)

سفارشی : -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)


مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی

محفظه اتصال سنسور (استاندارد): AlSi10Mg ، روکش دار

محفظه اتصال سنسور (سفارشی): 1.4301 (304)؛ 1.4404 (316 لیتر)


متریال ترانسمیتر

AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ پلی کربنات


درجه محافظت

نسخه از راه دور سنسور (استاندارد): IP66 / 67 ، محفظه نوع 4X

نسخه از راه دور فرستنده: محفظه نوع 4X IP66 / 67


نمایش / عملکرد

صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)

پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است


خروجی ها

4-20 میلی آمپر HART (فعال / غیرفعال)

4-20 میلی آمپر بی سیم

4-20 میلی آمپر (فعال / غیر فعال)

پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)

خروجی دو پالس (فعال / غیرفعال)

خروجی رله


ورودی ها

ورودی وضعیت

ورودی 4-20 میلی آمپر


ارتباطات دیجیتال

HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus

RS485، Profinet، Ethernet / IP، OPC-UA


منبع تغذیه

DC 24 ولت

AC 100 تا 230 ولت

AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)


مصوبات منطقه خطرناک

ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC


ایمنی محصول

علامت گذاری CE ، C-tick ، ​​EAC


ایمنی عملکردی

ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511


تأییدیه ها و گواهینامه های اندازه گیری

کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)

فناوری Heartbeat  مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001:

2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)


تأییدیه های فشار و گواهینامه ها

CRN


گواهینامه های  متریال

3.1 متریال
