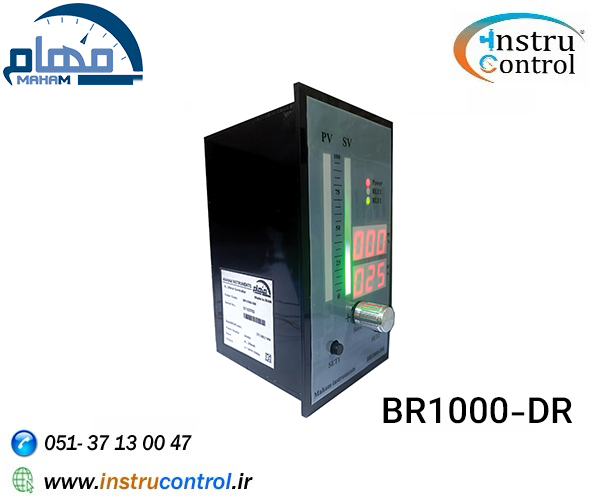

نمایشگر بارگراف BR-1000DR محصولی از گروه صنعتی ابزار دقیق مهام با دقت بالا و کاربری آسان، طراحی شده برای نمایش مقادیر سنسورهای 4 تا 20 میلی آمپر به صورت درصدی (0 تا 100%) با قابلیت تنظیم دو رله خروجی. این دستگاه برای استفاده در صنایع مختلف، سیستم های کنترل و مانیتورینگ ایده آل است.
نحوه کار این بارگراف بدین صورت می باشد که با اتصال به میترها، دقت اندازه گیری بالا و نمایش بهتر آنها را در روند اندازه گیری تضمین می نماید. بارگراف ها در بسیاری از صنایع از جمله صنایع شیمیایی، صنایع غذایی، آب و فاضلاب،هواشناسی و بسیاری از مکان های صنعتی که نمایش پارامترهای اندازه گیری شده و مانیتورینگ آنها بر روی کار و تولیدات مهم می باشند مورد استفاده قرار می گیرند، از دیگر موارد استفاده بارگراف در سیستم های اتوماسیون صنعتی است که توسط کنترلرهای برنامه پذیر اجرا می گردند.
نمایش دوگانه دیجیتال و گرافیکی
دقت بالا در اندازه‌گیری پارامترهای صنعتی
قابلیت تنظیم آلارم در محدوده‌های مشخص
ورودی‌های متنوع و قابل تنظیم (ولتاژ، جریان و...)
طراحی مقاوم و مناسب برای محیط‌های صنعتی
نمایشگر ستونی و عددی: نمایش همزمان مقادیر سنسور (PV) و مقدار تنظیم شده (SP) به صورت درصد.
دو رله قابل تنظیم: امکان تنظیم آستانه فعال سازی رله ها با دقت بالا.
محافظت در برابر معکوس قطبیت: افزایش ایمنی دستگاه در برابر اتصال معکوس.
تشخیص خطای سنسور: فعال شدن همزمان دو رله در صورت خروج از محدوده (زیر 4mA یا بالای 20mA).
تنظیم آسان: تغییر مقادیر با چرخاندن ولوم و ذخیره تنظیمات با فشار دکمه.
گارانتی یک ساله: تضمین کیفیت و پشتیبانی محصول.
مدل: BR-1000DR
تامین برق: 24VDC
ورودی: 4-20mA
خروجی: 2 رله قابل تنظیم
ابعاد (عرض/عمق/ارتفاع): 95 × 87 × 154 میلیمتر
وزن: 318 گرم
PV Bar Graph: نمایش درصد مقدار سنسور به صورت ستونی.
SP Bar Graph: نمایش درصد مقدار تنظیم شده برای رله ها.
صفحه نمایش عددی: نمایش مقدار PV و SP به صورت رقم.
LED وضعیت: نشانگر روشن بودن دستگاه و وضعیت رله ها.
ولوم تنظیم: تغییر و ذخیره مقادیر با چرخش و فشار دکمه.
صنایع پتروشیمی و پالایشگاه‌ها
نیروگاه‌ها و پست‌های برق
سیستم‌های اتوماسیون صنعتی و خطوط تولید
مانیتورینگ سطح مخازن و فشار سیالات
۱. تفاوت اصلی نمایشگر بارگراف با نمایشگر دیجیتال معمولی چیست؟ نمایشگر دیجیتال معمولی فقط مقدار عددی یک پارامتر (مانند فشار یا دما) را نشان می‌دهد. اما نمایشگر بارگراف علاوه بر نمایش دقیق عدد، یک نوار گرافیکی LED رنگی نیز دارد. این نوار گرافیکی به اپراتور اجازه می‌دهد تا با یک نگاه سریع، وضعیت فرآیند را درک کند (مثلاً آیا سطح مخزن در محدوده نرمال، هشدار یا بحرانی قرار دارد). این ویژگی برای مانیتورینگ سریع و جلوگیری از خطا بسیار کارآمد است.
۲. آیا این نمایشگر قابلیت اتصال به PLC یا سیستم‌های اتوماسیون را دارد؟ بله، این مدل علاوه بر نمایش مقادیر، معمولاً دارای خروجی آنالوگ (مانند سیگنال ۴ تا ۲۰ میلی‌آمپر) است که می‌تواند مقدار اندازه‌گیری شده را مجدداً به یک سیستم کنترل مرکزی مانند PLC یا کارت‌های دیتا اکوزیشن (DAQ) ارسال کند. همچنین خروجی‌های رله‌ای آلارم آن می‌توانند برای فعال کردن آژیر، چراغ سیگنال یا قطع کردن یک فرآیند به کار روند.
۳. چه نوع سنسورها یا سیگنال‌هایی را می‌توان به این دستگاه متصل کرد؟ این نمایشگر دارای ورودی یونیورسال و قابل تنظیم است. شما می‌توانید انواع سیگنال‌های استاندارد صنعتی را به آن متصل کنید، از جمله:
سیگنال جریانی ۴ تا ۲۰ میلی‌آمپر (از سنسورهای فشار، سطح، فلو و...)
سیگنال ولتاژی ۰ تا ۱۰ ولت
انواع ترموکوپل و RTD (بسته به مدل دقیق) این انعطاف‌پذیری باعث می‌شود که بتوان از آن در کنار طیف وسیعی از سنسورهای صنعتی استفاده کرد.
۴. دقت اندازه‌گیری این بارگراف چقدر است و برای چه کاربردهایی مناسب است؟ مدل BR1000-DR یک نمایشگر صنعتی با دقت بالا (معمولاً در کلاس ۰.۲٪ یا ۰.۵٪) است. این دقت برای اکثر کاربردهای مانیتورینگ صنعتی از جمله صنایع پتروشیمی، نیروگاهی، تصفیه آب و فاضلاب، خطوط تولید کارخانجات و سیستم‌های اتوماسیون که نیاز به نمایش بصری و دقیق پارامترها دارند، کاملاً مناسب و قابل اطمینان است.
۵. آیا محصول دارای گارانتی و خدمات پس از فروش است؟ بله، تمامی محصولات شرکت ابزار دقیق مهام، از جمله نمایشگر بارگراف BR1000-DR، با گارانتی معتبر و خدمات پس از فروش کامل عرضه می‌شوند. تیم فنی ما برای ارائه مشاوره در زمینه نصب، راه‌اندازی و کالیبراسیون آماده پاسخگویی به شماست.
برای اطلاعات بیشتر و سفارش محصول با ما تماس بگیرید.
