معرفی سنسورهای RTD
در سنسورهای RTD مقدار دما با مقاومت خروجی سنسور رابطه مستقیمی دارد.مناسب ترین فلز از لحاظ خروجی خطی و همچنین نقطه ذوب بالا و مقاوم در برابر خوردگی،پلاتین
می باشد.RTD های استاندارد دارای مقاومت پلاتینی هستند که در دمای صفر درجه ساتیگراد،دارای مقاومت 100 اهم می باشند و به همین دلیل به PT100 معروف شده
اند.PT100 در هر درجه افزایش دما 0.385 اهم به مقاومتش افزوده می شود . از انواع دیگر PT می توان به PT 1000,PT500،PT200،PT 50 نیز اشاره کرد. به عنوان مثال در
سنسورPT100،مقدار آلفا و بتا بترتیب 0.385 و 0.0000005775 می باشد.به دلیل اینکه مقدار بتا ضریب ناچیزی است می توان از داخل فرمول حذف نمود اما باید در دماهای بالای
500 درجه سانتیگراد به جهت غیرخطی نشدن خروجی در داخل فرمول لحاظ شود.

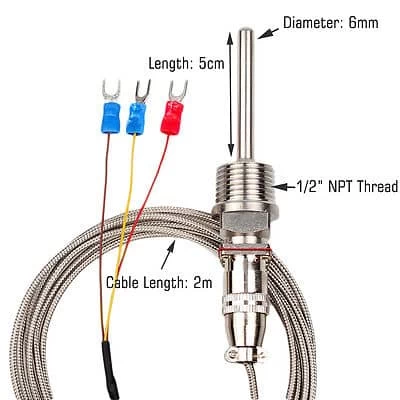

در هنگام سفارش و خرید سنسورهای PT100،باید پارامترهای عنوان شده در عکس زیر مشخص باشند:
