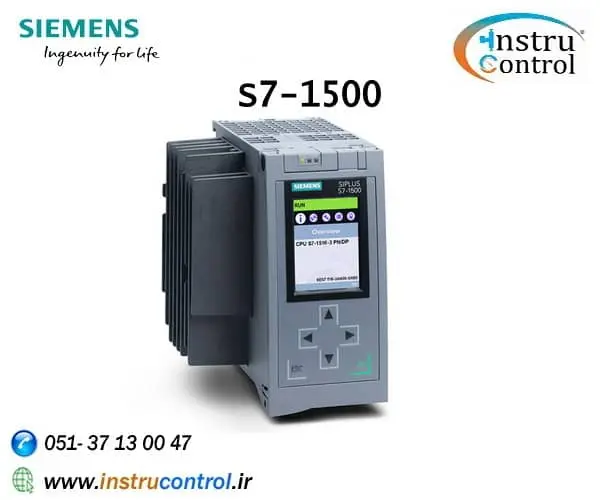

پی ال سی S7-1500

قیمت: تماس بگیرید
برند: SIEMENS
مدل: CPU 1500


پی ال سی  SIEMENS SIMATIC S7-1500  مدل CPU 1500



معرفی

استفاده از کنترلر SIMATIC S7-1500 به شما عملکرد عالی و تضمین شده در آینده را ارائه می دهد.

شما می‌توانید پیچیده‌ترین طرح‌های ماشین‌ها را به لطف ساختار مدولار کنترلر، که کمک قابل اعتمادی را در حین انجام تحول دیجیتال به شما ارائه می‌دهد، به واقعیت تبدیل کنید.

از کنترلرهای SIMATIC S7-1500 برای تمام جنبه‌های اتوماسیون تولید و برنامه‌های کاربردی برای ماشین‌های

متوسط ​​و سطح بالا که از نظر عملکرد، ارتباطات، انعطاف‌پذیری و فناوری نیاز دارند، استفاده کنید.



ساختار   S7-1500  plc

  • مدل ماژولار: کلیه کارت های مختلف I/O و CP برای CPU به صورت مجزا وجود دارد و عدم وجود ترمینال های ورودی/خروجی در خود CPU

  • مدل یکپارچه:  وجود ترمینال ورودی / خروجی در ماژول CPU  به صورت یکپارچه و یک تکه



CPU واحدهای پردازش مرکزی



  • واحدهای پردازش مرکزی (CPU) قلب PLC SIMATIC S7-1500 هستند.



  • آنها برنامه کاربر را اجرا می کنند و کنترلر را با سایر اجزای اتوماسیون شبکه می کنند.



  •  به لطف نوآوری‌های متعدد، پردازنده‌های SIMATIC S7-1500 بیشترین بهره‌وری و کارایی را ارائه می‌کنند.



 انواع CPU های  S7-1500

  • CPU 1511-1  PN

  • CPU 1513-1 PN


  • CPU 1515-2 PN


  • CPU 1516-3 PN/DP


  • CPU 1517-3 PN/DP


  • CPU 1518-4 PN/DP




    CPU های کامپکت :


  • CPU-1511C-1PN


  • CPU-1512C-1PN




    CPU های ایمن در برابر خطای (Failsafe) :


  • CPU 1511F-1PN

  • CPU 1513F-1PN


  • CPU 1515F-2PN


  • CPU 1516F-3PN/DP


  • CPU 1517F-3PN/DP


  • CPU 1518F-4PN/DP




  • CPUهای ODK پی ال سی S7-1500 :


  • CPU1518-4 PN/DP ODK



    مزیت های CPU 1500 زیمنس (SIMATICS7-1500) :


  • یکی از مزیت های این سخت افزار فشردگی فوق العاده آن است. که کم ترین فضای فیزیکی ممکن را در مقایسه با کارایی بالای خود دارد.



  • کم ترین پاسخ زمانی ممکن برای ارتقای تولید و افزایش کیفیت کنترل سیستم



  • کم بودن سیکل زمانی عملکرد CPU



  • افزایش حجم برنامه با حفظ زمان سیکل زمانی



  • نمایشگر مبتکرانه خانواده S7-1500



  • کاهنده زمان عیب یابی سیستم با ارائه اطلاعات لازم از CPU و ماژول های متصل به آن به صورت مستقیم و از طریق شبکه



  • امکان تعریف و سازگاری مولفه های شبکه بنابر درخواست کاربر بدون نیاز به حضور تیم مهندسی و برنامه نویس در سایت صنعتی



  • امکان برداشتن و گذاشتن نمایشگر در طی پروسه



  • امکان تعریف کلمه عبور برای عملکرد نمایشگر از طریق TIA Portal



  • طول عمر بالای 50000 ساعتی



  • وجود شبکه استاندارد PROFINET بر روی همه انواع CPU ها




  • امکان ارتباط با شبکه های صنعتی پروفی نت و پروفی باس :


    در پروژه های اتوماسیون صنعتی، برای ارتباط اجزای مختلف سیستم، از شبکه های خاصی با نام شبکه های صنعتی استفاده می شود؛ مثلاً برای ارتباط PLC ها با یکدیگر یا ارتباط پی ال سی ها با سیستم های مانیتورینگ، این شبکه‌ها به کار گرفته می شوند.

    شبکه های صنعتی پروفی نت :

    این شبکه، یک استاندارد برای ایجاد شبکه صنعتی در اتوماسیون است که از آن برای اتصال آسان، سریع، ایمن، کم هزینه و با کیفیت تر دستگاه ها و سیستم های موجود در یک کارخانه استفاده

    می شود. شایان ذکر است، به منظور ارتباط سیستم اتوماسیون با شبکه صنعتی پروفی‌نت، علاوه بر پورت‌های موجود روی CPU، ماژول‌هایی نیز با همین عنوان، یعنی ماژول شبکه پروفی‌نت،

    برای سیستم اتوماسیون S7-1500 طراحی شده اند که می توانند توسط نرم افزار STEP 7 انتخاب و استفاده شوند.


    شبکه صنعتی پروفی باس :

  • این شبکه صنعتی، به عنوان اولین و قدیمی ترین شبکه صنعتی در اتوماسیون شناخته می شود. این شبکه نیز مانند شبکه پروفی نت، یک استاندارد برای ارتباط تجهیزات در اتوماسیون می باشد.

  • این شبکه دارای سه پروتکل به شرح زیر می باشد:


  • پروفی باس DP: دارای سه نسخه V0، V1، V2 است و انتقال سریع اطلاعات را ممکن می کند.

  • پروفی باس PA: نمونه ارتقا یافته پروتکل پروفی باس DP می باشد.

  • پروفی باس FMS: از این پروتکل، زمانی استفاده می شود که حجم اطلاعات دریافتی و ارسالی بالا باشد.




مزایا

  • مقرون به صرفه: شرکت زیمنس محصولات جدید خود، از جمله محصولات مرتبط با اتوماسیون صنعتی را با سیاست «قیمت ارزان‌تر، کارایی بیشتر و بازده بالاتر» عرضه می کند و S7-1500 نیز

    از این قاعده مستثنا نیست.

  • افزایش سرعت پردازش : CPU های سیستم اتوماسیون S7-1500، دارای سرعت پردازش بالاتری نسبت به همه سیستم های اتوماسیون S7-300 و برخی از S7-400 این شرکت می باشند.

  • بهره گیری از منبع تغذیه 24 ولت خارجی: در صورت خرابی یا فقدان منبع تغذیه اصلی سیستم S7-1500، می‌توان از یک منبع تغذیه خارجی 24 ولت، مانند منبع تغذیه SITOP برای این سیستم

    استفاده کرد.

  • کاهش استفاده از دستگاه پروگرمینگ (PG): وجود نمایشگر CPU S7-1500، باعث کاهش استفاده از دستگاه PG در هنگام کار با این سیستم می شود.

  • پیکربندی و برنامه‌نویسی سیستم اتوماسیون S7-1500 در نرم‌افزاری STEP 7: با استفاده از این نرم افزار، تمام عملیات مربوط به اتوماسیون از جمله کنترل، مانیتورینگ و شبکه بندی تنها در

    یک محیط و بدون نیاز به چند نرم افزار با محیط های مختلف انجام می شود.



مشخصات کلی

کارت های I/O قابل پشتیبانی :


  • DI (Digital Input)

  • ital Output)

  • AI (Analog Input)

  • RTD,TC

  • AQ (Analog Output)

  1. ظرفیت WORK Memory برنامه: Mbyte4 Mbyte

  2. ظرفیت WORK Memory دیتا: Mbyte20 Mbyte

  3. سرعت پردازش : bit/ns 1 bit/ns

  4. زبان برنامه نویسی : LAD, FBD,SCL, STL,GRAPH


  5. ارتباطات شبکه : پروفی نت و Modbus TCP. با استفاده از کارت شبکه هم امکان برقراری پروفی باس، مدباس، ASCI، RFID، Mobile و …


  6. تنوع دستورات: در رنج وسیع


  7. وقفه ها: پشتیبانی اکثر وقفه های مدل S7-300 و دارای وقفه های اضافه تر


  8.  پشتیبانی از امکانات PID، Motion Coontrol، High Speed Conunter بدون نیاز به ماژول در سری های COMPACT


  9. امکان برقراری ارتباط با انواع HMI، مانیتورینگ WinCC و کامپیوتر


  10. نداشتن امکانات ریداندانسی، Multi Computing
