کنترل ولو اسپیراکس سارکو

قیمت: از 13,550,000 تا 37,500,000 تومان
برند: Spirax sarco
مدل: PN1000 to PN9000 Actuator/ LE,LF and LL Valve

کنترل ولو اسپیراکس سارکو

معرفی برند اسپیراکس سارکو

کمپانی اسپیراکس سارکو در دو زمینه اصلی فعالیت می کند:

راه حل های مهندسی برای طراحی، نگهداری و ارائه سیستم های بخار صنعتی و تجاری

♦ شیرهای کنترلی،پمپ های پریستالتیک و فناوری مسیر مایع مربوط به صنایع غذایی، دارویی، شیمیایی و محیط زیست



کنترل ولو  اسپیراکس سارکو از خانواده SPIRA-TROL

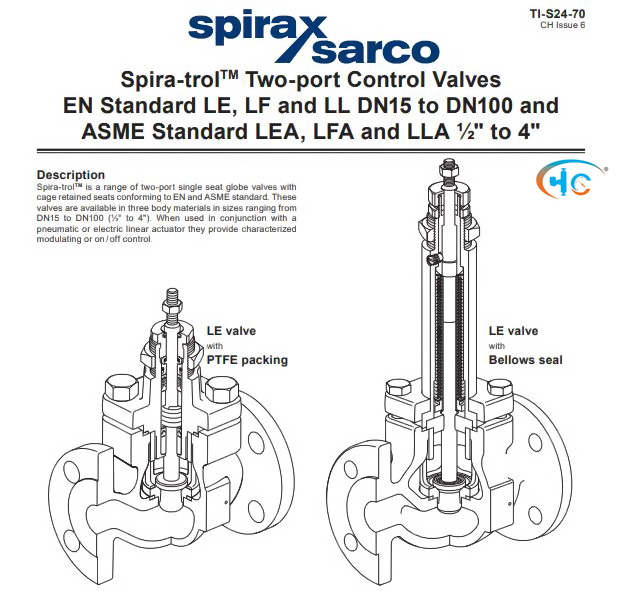

توضیحات فنی کنترل ولو اسپیراکس سارکوشیرهای کنترلی دو راهه سری LF،LE و LL از خانواده SPIRA-TROL کمپانی اسپیراکس

سارکو منطبق بر استانداردهای EN بوده و دارای سایز های DN15 تا DN100  با مقدار Kvs

4 تا 160 می باشند.

طراحی پلاگ(بندآور) این شیرها به صورت پارابولیک بوده و دارای کورس 20 تا 30 میلی

متر براساس سایز شیر می باشند.



کاربرد هر کدام از شیرهای LF,LE و LL در بخش زیر مشخص شده است:

LE: برای کنترل درصدی (کنترل فلوی عبوری)

LF: برای کنترل ON/OFF

LL: برای کنترل فلوی مایعات زمانی که فشار دیفرانسیلی در شیر ثابت باشد.



اکچویتورهای مناسب برای شیرهای LF,LE و LL :

- اکچویتورهای الکتریکی:

سری های  EL3500 و EL5600

- اکچویتورهای پنوماتیکی:

سری های PN1000 و PN9000

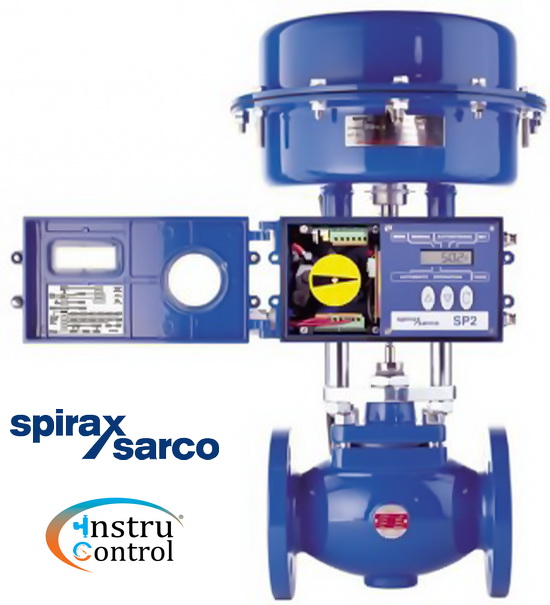

پوزیشنرهای مناسب برای شیرهای LF,LE و LL :

-پنوماتیکی > PP5      -الکتروپنوماتیکی>EP5 و SP2      -قابل استفاده در مناطق قابل انفجار>ISP5      -تحت پروتکل فیلدباس > SP300



مقدار Kvs در شیرهای کنترلی معرف چیست؟

Kvs عددی بدون واحد(بی بعد) بوده که نشان دهنده یک مورد خاص از ضریب Kv می باشد.مقدار Kvs نشان دهنده مقدار جریان در زمان باز بودن کامل شیر و فشار دیفرانسیلی 1 بار است.



 تفاوت ضریب Kv  و ضریب Cv  در شیرهای کنترلی چیست؟

Kv و Cv هر دو معرف ضریب فلو عبوری از شیر کنترلی می باشند و تنها تفاوت این دو ضریب در واحد های اندازه گیری هستند.یعنی ضریب Kv براساس واحد متریک(m3/h) و ضریب Cv براساس واحد امپریال(بریتانیایی)(gpm) محاسبه و مشخص می شوند.ضرایب Kv و Cv  به یکدیگر قابل تبدیل می باشند.

برای انتخاب یک شیر کنترلی برای کاربردهای خاص تعیین ضریب جریان امر مهمی است.



نمونه کد فنی انتخاب شده از شیر سری LE برند اسپیراکس سارکو و نحوه ی سفارش خرید:

               کنترل ولو اسپیراکس سارکو کد

♦♦♦ به عنوان مثال برای سفارش خرید یک عدد شیر طبق کد فوق به صورت زیر عمل می کنیم:



 1 عدد شیر دوراهه با سایز DN25 با کد فنی LE43PTSUSS2 و با مقدار 10 برای Kvs با فلنج PN16 دارای 4 پیچ بر روی فلنج

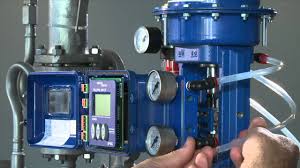

کلیپ ضبط شده در قالب  آموزش و معرفی شیرهای کنترلی اسپیراکس سارکو در کارگاه

فنی مهندسی اینسترو کنترل

► لینک آپارات

► لینک یوتیوب
