معرفی

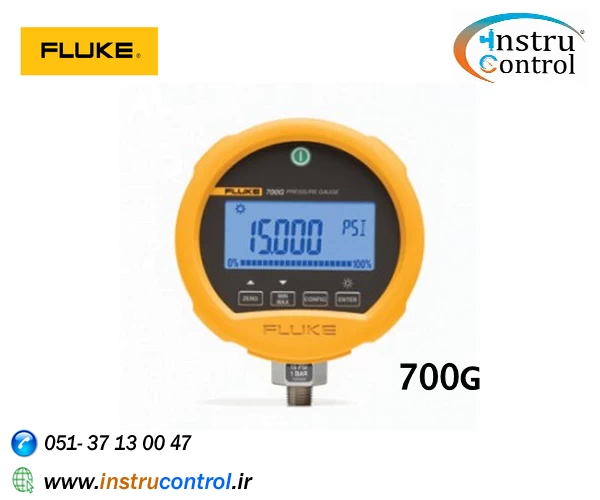

گیج ها و این کالیبراتور گیج فشار که برای کالیبراسیون فشار میدانی طراحی شده است، عملکردی با کیفیت بالا ارائه می دهد و در عین حال کاربر پسند است. چه پمپ آزمایشی هیدرولیک یا پنوماتیکی را وصل کنید، این کالیبراتور گیج فشار محدوده ای از -10 تا +10 اینچ هیدروژن (20- تا 20 میلی بار) را اندازه گیری میکند. کیت های پمپ سری Fluke 700G برای تست فشار حرفه ای که بر روی ابزار دقیق فشار فرآیند کار می کنند طراحی شده اند. محدوده فشار گیج های سری 700G محدوده های مورد نیاز برای نیازهای کالیبراسیون فشار فرآیند از جمله فشار گیج +/- 10 inH20 (+/- 25 mbar) تا 10000 psi (0-690 bar)، فشار مطلق از 0 تا 15 psia را پوشش می دهد. 0-1 bar) تا 0-300 psi (0-20 bar) و سنج های کلاس مرجع از 0 تا 30 PSI (0-2 bar) تا 10000 psi (0-690 bar).
گیج فشار چیست؟(Pressure gauge)
گیج فشار از مکانیزم مکانیکی بوردون تیوب یا دیافراگی و در بعضی موارد بیلوز المنت استفاده میکند با تغییر حالتی که المنت اندازه گیری در اثر فشار پیدا میکند و انتقال این تغییر حالت به یک عقربه که بر حسب فشار بر روی یک صفحه کالیبره شده است به سادگی مقادیر فشار در گستره ای وسیع حتی تا ۱۰۰۰ بار اندازه گیری میکنند.
سنسور فشار عموماً فشار گاز یا مایع را اندازه می گیرد فشار به نیروی لازم برای جلوگیری از پخش شدن مایع می گویند و معمولاً به صورت نیرو بر سطح تعریف می شود سنسور فشار به صورت مبدل کار میکند و سیگنالی تابع اثر فشار تولید می کند که می توان سیگنال الکتریکی را در نظر گرفت.
سنسورهای فشار برای کنترل و مانیتورینگ در موارد متعددی مورد استفاده قرار می گیرند سنسورهای فشار قابلیت اندازه گیری سایر متغییر ها را به صورت غیر مستقیم دارند برای مثال” دبی سیال/ گاز، سرعت، سطح مایع و ارتفاع از این متغیرها هستند.”
سنسورهای فشار را با نام های دیگری همچون مبدل های فشار، ترانسمیتر فشار ، فرستنده فشار ، نشان دهنده فشار، پیرومتر و مانومتر و… مورد استفاده قرار می دهند برخی از سنسورهای فشار مانند آنچه در دوربین‌های کنترل ترافیک دیده می شود، به صورت باینری (دودویی) و خاموش/ روشن کار می کنند مثلا در صورت اعمال فشار به سنسور فشاری، سنسور مدار الکتریکی را قطع یا وصل می کند که این سنسورها به سوئیچ فشار معروف هستند.
امکانات
دقت : تا 0.05 درصد از مقیاس کامل
دارای گواهینامه ایمنی ذاتی : طبق CSA Class 1، Div 2، Groups A-D و رتبه بندی ATEX II 3 G Ex nA IIB T6
صفحه نمایش : 5 و نیم رقمی، 0.65 اینچی (16.5 میلی متر) با نمودار نواری 20 قسمتی 0 تا 100 درصد و نور پس زمینه
فشار اندازه گیری شده : در 18 واحد مهندسی مختلف از psi تا bar، kPa و بسیاری دیگر نمایش می دهد و به شما امکان می دهد گیج را برای اندازه گیری نیازها و نیازهای اندازه گیری فردی یا محلی خود سفارشی کنید.
قابلیت : اتصال آسان به پمپ های موجود
هنگام جفت شدن با نرم افزار 700G/TRACK، بیش از 8000 اندازه گیری فشار را ثبت کنید
برای اندازه گیری فشار و کیت تست کامل، آن را با یک پمپ دستی پنوماتیک یا هیدرولیک ترکیب کنید
مشخصات فنی
ابعاد : (HxWxD) 12.7 cm x 11.4 cm x 3.7 cm (5 اینچ × 4.5 اینچ × 1.5 اینچ)
اتصال فشار : ¼ در NPT Male
محفظه/وزن : ریخته گری ZNAL 0.56 کیلوگرم (1.22 پوند) با غلاف
نمایشگر : 5 ½ رقمی، 16.53 میلی متر (0.65 اینچ) نمودار میله ای 20 قطعه ای، 0 تا 100%
قدرت سه باتری : قلیایی AA
عمر باتری : 1500 ساعت بدون نور پس زمینه (روشن مداوم)، 2000 ساعت با سرعت نمونه برداری آهسته
