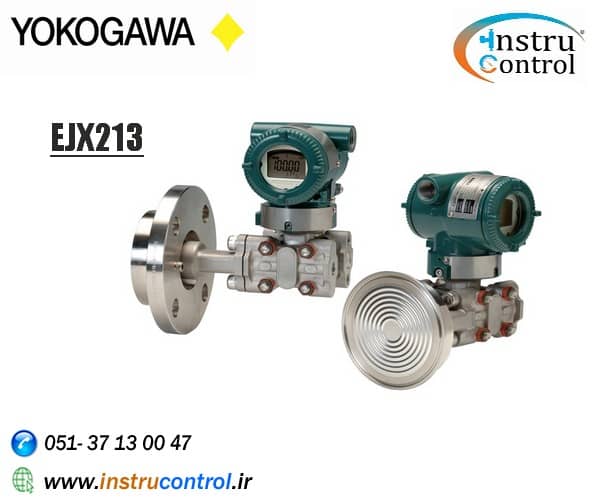

ترانسمیتر اختلاف فشار دیافراگمی EJX213

ترانسمیتر اختلاف فشار دیافراگمی

از آب بندی های  دیافراگم برای جلوگیری از ورود مستقیم محیط فرآیند به مونتاژ حسگر فشار انتقال دهنده فشار دیفرانسیل ، گیج یا مطلق استفاده می شود.

کاربرد های ترانسمیتر اختلاف فشار دیافراگمی

برای اندازه گیری سطح مایع ، چگالی ، جریان و فشار

مایعات دمای بالا / پایین

مایعات بسیار خورنده / ویسکوزیته بالا

مایعاتی که ممکن است باعث گرفتگی لوله ها در دمای پایین شود

مایعات سمی

مایعات حاوی مواد جامد معلق که در لوله ها رسوب می کنند و ممکن است باعث گرفتگی شوند

مشخصات فنی ejx 213

♦ دقت تضمین شده ± 0.2٪

♦ کلاس حفاظت IP66 / 67

♦ سازه ضد انفجار TIIS اثبات انفجار ، TIIS ذاتاً بی خطر است

♦ سیگنال خروجی 4 تا 20 میلی آمپر نوع 2 سیم DC (نوع ارتباط BRAIN ، نوع ارتباط HART) ،

♦ دارای پروتکل فوندیشن فیلد باس (سفارشی)

♦ ولتاژ منبع تغذیه 10.5 تا 42 ولت DC (10.5 تا 32 ولت DC با برقگیر داخلی)

♦ دمای محیط -10 تا 60 درجه سانتیگراد

♦ دمای تماس مرطوب -10 تا 120 درجه سانتیگراد (150 درجه سانتیگراد هنگام تمیز کردن)

♦ حداکثر فشار کار 1MPa (بسته به حداکثر فشار کار گیره)

♦ نصب روش نصب گیره ISO101.6 یا ISO51 (ماده گیره SUS316 است)

♦ مواد تماس مرطوب SUS316L (گیره ISO101.6) ، Hastelloy C-276 (گیره ISO51)

♦ مواد فلنج SUS316 را بپوشانید (Hasteloy C-276 برای دیافراگم خیس شده با فشار کم)

♦ مورد انتقال ریخته گری آلیاژ آلومینیوم ، پوشش پودر رزین پلی استر از نوع یورتان

( برای دیدن ترانسمیتر اختلاف فشار EJX 110A روی متن کلیک کنید )
