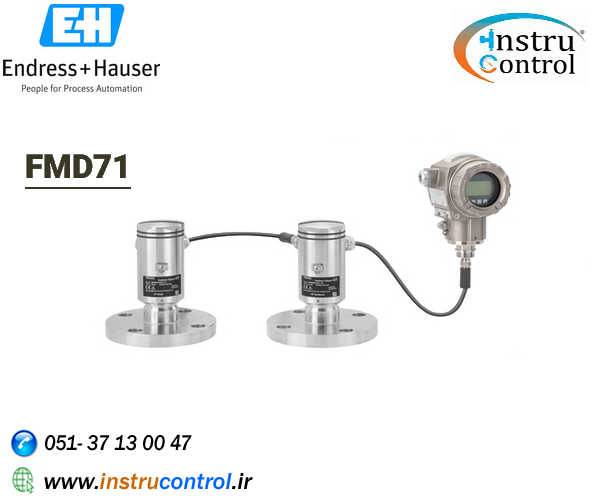

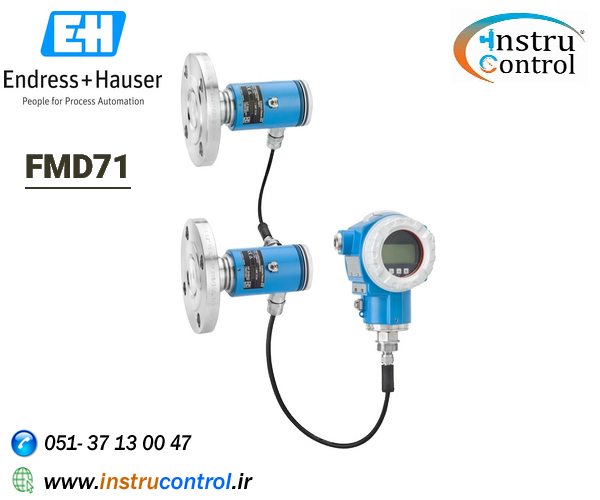

ترانسمیتر اختلاف فشار deltabar مدل FMD71

قیمت: تماس بگیرید
برند: Endress+Hauser
مدل: DeltaBar

ترانسمیتر اختلاف فشار deltabar مدل FMD71



معرفی

dp الکترونیکی Deltabar FMD71 یک سیستم اختلاف فشار است که برای اندازه گیری فشار یا سطح ، حجم یا جرم مایعات در مخازن تحت فشار یا ستون های تقطیر / اواپراتور

استفاده می شود. سنسور فشار بالا (HP) فشار هیدرواستاتیک را اندازه گیری می کند. سنسور فشار کم (LP) فشار هد را اندازه گیری می کند. سطح با استفاده از این دو مقدار

دیجیتالی در فرستنده محاسبه می شود. سیستم dp الکترونیکی موارد اندازه گیری اختلاف فشار قدیمی را از بین می برد.

مشخصات در یک نگاه

دقت

0.075


دمای فرآیند

–25 ... + 150 درجه سانتی گراد

(–13 ... + 302 درجه فارنهایت)


محدوده اندازه گیری فشار

100میلی بار ... 40بار

(1.5psi ... 600psi)


فشار فرآیند مطلق / حداکثر. حد فشار بیش از حد

60 بار (900 psi)


سلول اندازه گیری

100 میلی بار... 40 بار

(1.5 psi ... 600 psi)


ویژگی ها

مسائل مکانیکی سنتی را از بین می برد و نتیجه آن دسترسی بیشتر و قابلیت اطمینان فرایند است

سنسور سرامیکی با خلوص بالا مقاوم در برابر اضافه بار (99.9٪ Al2O3)

خطرات ایمنی با معماری و طراحی سیستم فشار دیفرانسیل الکترونیکی جدید به حداقل می رسد

کمترین هزینه کل  به دلیل کاهش زمان نصب ، نگهداری ، خرابی و نیازهای اضافی

اندازه گیری سطح چند متغیره: اختلاف فشار ، فشار هد و دمای سنسور مبتنی بر HART از یک سیستم

نشانگر مداوم سلامت کل سیستم از طریق تشخیص مبتنی بر HART

و ثبات طولانی مدت

کاربرد ها

برای اندازه گیری اختلاف فشار ، سطح ، حجم یا اندازه گیری جرم مایعات در مخازن تحت فشار و ستونهای تقطیر / اواپراتورها.

اتصالات فرآیند: ، فلنج ها و اتصالات بهداشتی

دمای فرآیند: -40 تا + 150 درجه سانتیگراد (-40 تا + 302 درجه فارنهایت)

محدوده اندازه گیری: 100 میلی بار تا + 40 بار (6 تا 600psi)

دقت: سنسور تک تا 0.05، سیستم تا ± 0.07

گواهینامه های بین المللی حفاظت از انفجار ، تأییدیه های بهداشتی

مشخصات فنی



اصل اندازه گیری

فشار دیفرانسیل


مشخصه

فرستنده الکترونیکی اختلاف فشار با سنسور سرامیک (Ceraphire) برای اندازه گیری سطح ، حجم یا جرم در مایعات


ولتاژ تغذیه

4 ... 20 میلی آمپر هارت


دقت مرجع

0.075

PLATINUM 0.05٪


دمای فرآیند

–25 ... + 150 درجه سانتیگراد

(–13 ... + 302 درجه فارنهایت)


دمای محیط

–40 ... + 80 درجه سانتیگراد

(–40 ... + 176 درجه فارنهایت)


اندازه گیری

100 میلی بار ... 40 بار

(1.5 psi ... 600 psi)


مقاومت در برابر خلا

0 میلی بار


حداکثر رد کردن

100: 1


حداکثر حد فشار بیش از حد

60 بار (900 psi)


اتصال فرایند

(DIN ، ASME ، JIS)


فرآیند بهداشتی اتصال

DIN11851

DIN11864-1


واشر مواد

ویتون ، کالرز ، EPDM ، NBR ، سیلیکون

روغن سیلیکون


متریال بکار رفته

آلومینیوم ریخته گری شده

فولاد ضد زنگ


ارتباطات

4 ... 20 میلی آمپر هارت


گواهینامه ها

ATEX ، FM ، CSA ، IECEx ، NEPSI ، INMETRO


گواهینامه طراحی

NACE MR0175 ، EN10204-3.1


گواهینامه های بهداشتی

EHEDG ،3A
