ترانسمیتر سطح راداری مدل FMP57

قیمت: تماس بگیرید
برند: Endress+Hauser
مدل: Levelflex FMP57

اینسترو کنترل | مرکز تخصصی ابزار دقیق و اتوماسیون

واردات،فروش و خدمات پس از فروش تجهیزات ابزار دقیق اندرس+هاوزر

خرید و اخذ مشاوره فنی ابزار دقیق و اتوماسیون: 05137130047




 اندازه گیری سطح جامدات تا ارتفاع 45 متر با سیستم رادار هدایت شونده



Guided radar measurement
Time-of-Flight
Levelflex FMP57

اساس کار لول های راداری با سیستم گاید(موج بر)

این روش بر اساس تکنولوژی (Time-of-Flight (TOFو یا (Time Domain Reflectometry(TDR عمل می کند.

فاصله از نقطه مرجع بوسیله ی پالس هایی با فرکانس بالا که به پراب(میله ای،سیم بکسل) تزریق می شوند و در امتداد پروب قرار می گیرند اندازه گیری می شود.

پالس های ارسالی مدوله شده توسط سطح محصول منعکس شده و توسط واحد الکترونیکی مورد ارزیابی قرار گرفته و به ارتفاع یا سطح مواد تبدیل می شوند.

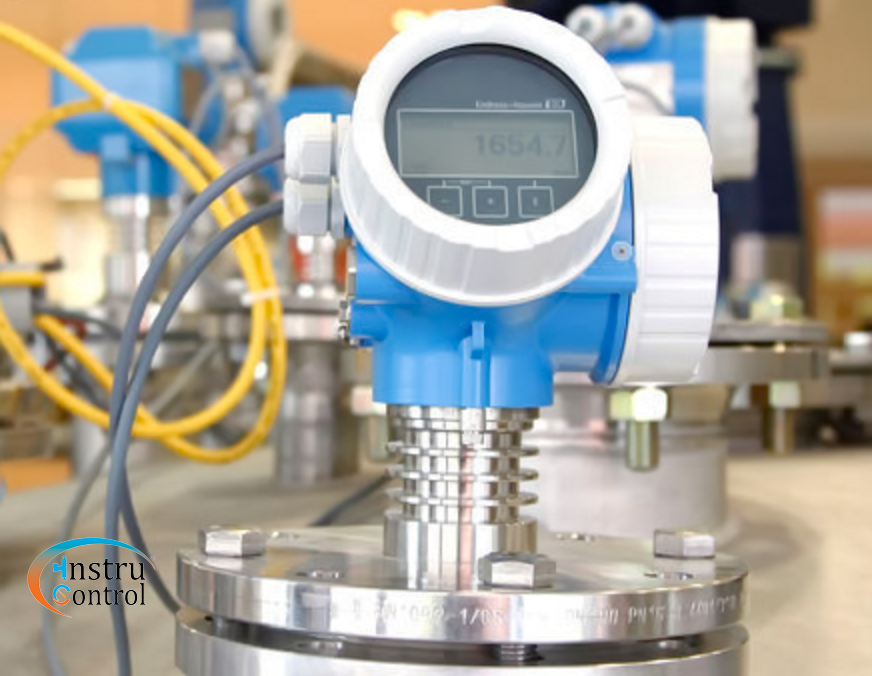

معرفی لول راداری تماسی مدل FMP57

لول فلکس راداری مدل FMP57 شرکت اندرس هاوزر یک اندازه گیر بهینه و استاندارد برای ارائه بالاترین خواسته ها در اندازه گیری سطح مخازن جامد مانند بونکرها،سیلوها و ... می باشد.

ترانسمیتر سطح راداری هدایت شونده FMP57 قابلیت اندازه گیری سیلوها و بونکرها تا ارتفاع حداکثر 45 متر با گاید سیم بکسل و با گاید میله ای تا ارتفاع 4 متر می باشد.

صحت اندازه گیری در لول فلکس FMP57 برای پراب میله ای و پراب سیم بکسل 2mm-/+ و برای پراب سیم بکسل با ارتفاع بالای 15 متر 10mm-/+ می باشد.



ترانسمیتر راداری Levelflex FMP57 برای اندازه گیری سطح پیوسته در جامدات پودری و مواد درشت دانه مورد استفاده قرار می گیرد.

♦ عواملی مانند گرد و غبار،نویزهای محیط، لایه هایی با دمای متفاوت و لایه های گازی روی خروجی اندازه گیر تاثیری نمی گذارد.



مشخصات

♦ ارتفاع اندازه گیری: تا 45متر (148 فوت)

♦ محدوده بار کششی برای گاید سیم بکسل: حداکثر تا 30kN

♦ کانکشن مکانیکال: رزوه ای 1/2-1 اینچ، فلنجی از سایز 1/2-1 تا 8 اینچ

♦ رنج دمای کاری: 40- تا 150+ درجه سانتیگراد

♦ رنج فشار کاری: 1- تا 16 بار

♦ پروتکل های ارتباطی: 4 تا 20 میلی آمپر و هارت،پروفیباس PA،فوندیشن فیلدباس،بلوتوث(از طریق نرم افزار SmartBlue )

♦ سطح ایمنی (SIL)بر اساس استاندارد IEC61508 : دارای تائیدیه  SIL2 و SIL3



برخی از مزایای لول فلکس راداری FMP57

-اندازه گیری قابل اعتماد در:

   ♦ فضاهای حاوی گرد و غبار

   ♦ سیلوهای باریک و سیلوهای با ارتفاع زیاد

   ♦ مخازن دارای مانع و همزن

-گواهینامه های دریافتی:  ATEX, IEC Ex, CSA, FM, NEPSI,Marine

-حافظه یکپارچه داده ها

-دارای منوهای پیکربندی خودآموز

-قابلیت اطمینان بالا بدلیل سنجش ردیابی جدید Multi-Eco

-تکنولوژی Heartbeat برای یک کارآمدی مقرون به صرفه و ایمن در طول کل دوره عمر













*Details:

The Levelflex FMP57 is a premium device for level measurement in bulk solids.  It offers reliable measuring in dusty atmosphere, in high and narrow silos, and in vessels and obstacles.

*Key features:

  • Integrated data memory
  • High availability
  • Factory precalibrated
  • Intuitive, menu-guided operating concept in national languages
  • Simple integration into control or asset management systems
  • Exact instrument and process diagnosis to assist fast decisions
  • Tensile load limit of rope probes up to 30 kN
  • Measuring range up to 45 m (148 ft)
  • The following interfaces are available for system integration: HART with 4...20 mA analog; PROFIBUS PA
  • Used for level monitoring (MIN, MAX, range) up to SIL 2, independently assessed by TÜV as per IEC 61508

*Technical summary:

Measuring Principle: Guided radar

  • Characteristic / Application:
    • Premium device for pulling forces up to 30kN
    • Rod probe, Rope probe
    • Integrated data memory. Factory precalibrated, Reliable measuring: in dusty atmosphere, in high + narrow silos, in vessels + obstacles.
  • Supply Communication: 2-wire; 4-wire 90-253 VAC; 4-wire 10,4-48 VDC
  • Accuracy:
    • Rod probe :+/- 2 mm (0,08 in)
    • Rope probe <= 15 m (49ft): +/- 2 mm (0,08 in)
    • Rope probe > 15 m (49ft): +/- 10 mm (0,39 in)
  • Ambient temperature: -40 °C ... 80 °C (-40 °F ... 176 °F)
  • Process temperature: –40 °C ... 150 °C (–40 °C ... 302 °F)
  • Process pressure absolute / max. overpressure limit: Vacuum …16 bar (Vacuum …232 psi)
  • Main wetted parts:
    • Rod probe: 316Ti, 316L, PEEK, PPS
    • Rope probe: 304, 316, 316Ti, 316L, PEEK, PPS, PA
  • Process connection:
    • Thread: G1 1/2, MNPT1 1/2
    • Flange: 1 1/2\"... 8\", DN50…DN200, 10K
  • Sensor length:
    • Rod probe: 4 m (13 ft)
    • Rope probe: 45 m (148 ft)
  • Max. measurement distance:
    • Rod: 4 m (13ft) Min DK>1.4
    • Rope: 20..25 m (66…82 ft) Min DK >1.4; 25…30 m (82…98 ft) Min DK >1.6; 30…45 m (98…148 ft) Min DK>1,9
  • Output: 4 ... 20 mA HART; PROFIBUS PA
  • Certificates / Approvals: ATEX, CSA, CSA C/US, IEC Ex, SIL
  • Options: Sensor remote with 3m/9ft cable
