معرفی

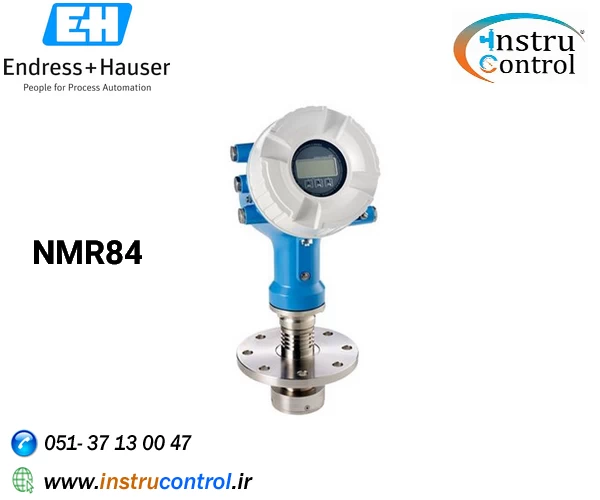

ترانسمیتر راداری اندرس هاوزر مدل Micropilot NMR84 با تاییدیه های NMi و PTB استفاده می شود. مطابق با OIML R85 و API 3.1B الزامات مربوطه را برآورده می کند.
برای اندازه‌گیری سطح بدون تماس با دقت بالا در کاربردهای stilling well
ویژگی NMR84
سخت افزار و نرم افزار توسعه یافته بر اساس IEC 61508 تا SIL3 برای سطح بالایی از ایمنی
حداکثر قابلیت اطمینان از طریق دقت تا 0.5 ± میلی متر (0.02 ± اینچ)
بر اساس توصیه‌های اندازه‌شناسی بین‌المللی مانند OIML R85 و API MPMS توسعه یافته است
نصب ساده و راه اندازی بدون مشکل به دلیل اتصال آسان به سیستم های اصلی DCS از طریق پروتکل های باز
مشخصات فنی ترانسمیتر سطح راداری NMR84
اصل اندازه گیری
رادار سطح
مشخصه / کاربرد
آنتن 6 گیگاهرتز: اندازه گیری با دقت بالا برای مخازن ذخیره سازی تا 30 متر (98 فوت)
تامین / ارتباطات
85-264VAC
دقت
تا 0.5 میلی متر
دمای محیط
-40 درجه سانتی گراد … 60 درجه سانتی گراد
(-40 درجه فارنهایت...140 درجه فارنهایت)
دمای فرآیند
-40 درجه سانتی گراد … 150 درجه سانتی گراد
(-40 درجه فارنهایت...302 درجه فارنهایت)
فشار فرآیند مطلق / حداکثر حد فشار بیش از حد
وکیوم ... 25 بار مطلق
جنس قطعات استفاده شده
316L، PTFE
اتصال فرآیند
فلنج:
DN100/4 … DN300/12"
UNI-Flange:
DN150/6 … DN300/12
حداکثر فاصله اندازه گیری
40 متر (131 فوت)
ارتباطات
خروجی ها:
فیلدباس: Modbus RS485، V1، HART
خروجی آنالوگ 4-20 میلی آمپر (Exi/Exd)
خروجی رله (Exd)
ورودی ها:
ورودی آنالوگ 4-20 میلی آمپر (Exi/Exd)
ورودی RTD 2، 3، 4 سیمه
ورودی مجزا (Exd، Passive/active)
گواهینامه ها / تاییدیه ها
ATEX، FM، IEC Ex، EAC، JPN Ex
تاییدیه های ایمنی
WHG
SIL
تاییدیه های طراحی
EN 10204-3.1
NACE MR0175، MR0103
تاییدیه ها و گواهی های اندازه گیری
OIML، NMi، PTB
