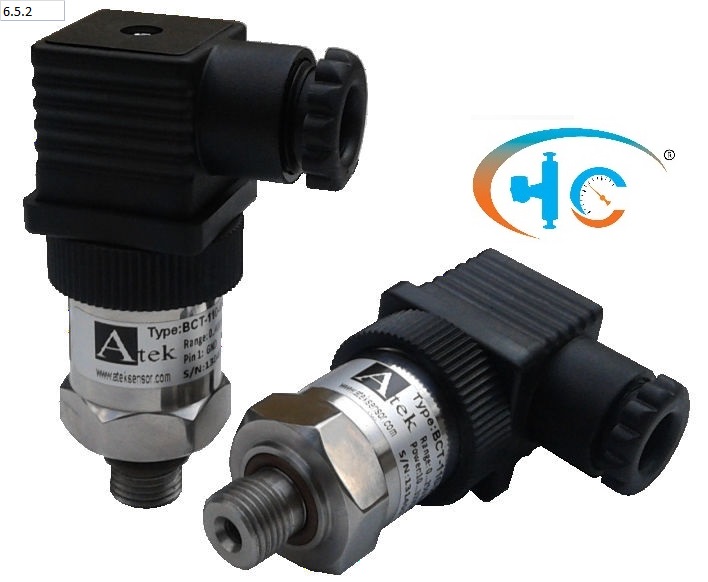

ترانسمیتر فشار ATEK مدلBCT

قیمت: از 1,260,000 تا 1,680,000 تومان
برند: Atek
مدل: BCT110

ترانسمیتر فشار ATEK مدل BCT



کاربردهای ترانسمیتر فشار Atek مدل BCT

 سیستم های پنوماتیکی

 سیستم های هیدرولیکی

 تجهیزات ماشین آلات

 سییتم های تهویه مطبوع

 تکنولوژی های نوین در صرفه جویی در مصرف آب

 کاربردهای متعدد در اتوماسیون

مشخصات ترانسمیتر فشار ای تک مدل BCT-110

 رنج فشار 100 میلی بار تا 600 بار

♦ دارای  سنسور از نوع  پیزو مقاومتی

 دارای خروجی با حساسیت بالا

 محفظه تمام استیل

 حفاظت در برابر ولتاژ معکوس و دارای فیلتر EMC

 دارای دو سیگنال خروجی استاندارد 20-4 میلی آمپر و 10-0 ولت



مشخصات فنی ترانسمیتر فشار atek

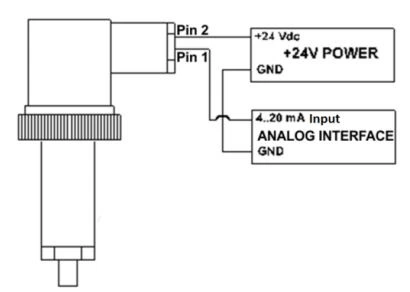

نحو ی سیم بندی ترانسمیتر فشار برای خروجی جریانی 20-4 میلی آمپر



نحوه سیم بندی ترانسمیتر فشار atek مدل bct

در ترانسمیترهایی که خروجی آنها به صورت دوسیمه است روش اتصال اصطلاحا به صورت

Loop Power می باشد.

در اتصال لوپ پاور منبع تغذیه،ترانسمیتر و دستگاه ( آمپر متر،PLC و ...) به صورت سری

سیم بندی می شوند.

در این روش باید جهت جریان رعایت گردد.





نحو ی سیم بندی ترانسمیتر فشار برای خروجی ولتاژی 10-0 ولت



ترانسمیتر فشار atek مدل bct نحوه سیم بندی

برای داشتن خروجی ولتاژ درترانسمیترهایی که این قابلیت را دارند به این صورت عمل شود

که پین + و - ترانسمیتر به پین + و - منبع تغذیه اتصال یابد. حال پین - تغذیه به پین

- دستگاه واسط(ولت متر،PLC و...) جامپ شود و در آخر پین سوم ترانسمیتر که خروجی

سیگنال است را به + و ورودی دستگاه واسط اتصال می دهیم.



کد سفارش ترانسمیتر فشار BCT 110

ترانسمیتر فشار اتک مدل بی سی تی
