ترموکوپل به همراه هد و غلاف

قیمت: تماس بگیرید
برند: Wika
مدل: 2020

ترموکوپل ویکا

معرفی سنسور دما ویکا

هنگامی که دو فلز غیر هم جنس(مانند مس و آهن) از یک سر به یکدیگر اتصال داده شوند و به محل اتصال ایجاد شده حرارت بدهیم،در دو سر دیگر این دو فلز، ولتاژ(در حد میلی ولت و یا میکرو ولت)ایجاد می شود که این ولتاژ ایجاد شده با جنس دو فلز و دمای نقطه ی اتصال متناسب می باشد. محدوده ی اندازه گیری دما توسط ترموکوپل ها از ۲۷۰- تا۱۷۵۰ + درجه سانتی گراد می باشد.

ترموکوپل ها از لحاظ شکل ظاهری به دونوع کابلی(پراب دار) و غلاف+هد تقسیم بندی می شوند.



انواع ترموکوپل ها:

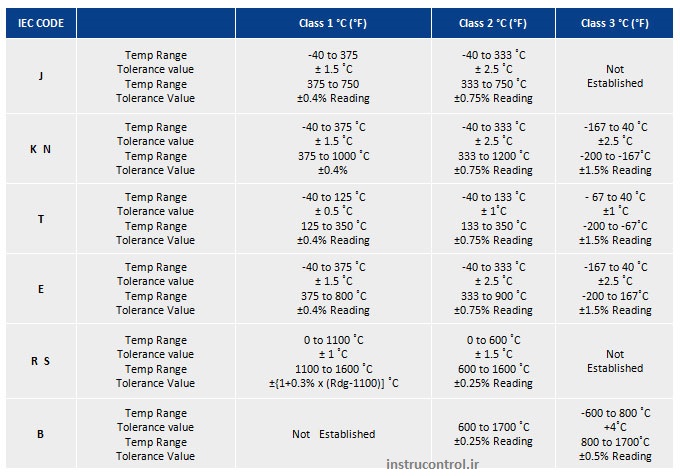

 به طور کلی 8 نوع ترموکوپل در صنعت کاربرد دارد که این تعداد بر اساس استاندارد IEC نامگذاری شده و دارای سه نوع کلاس بندی طبق EN 60584-2 و JIS C 1602 می باشند.

     اندازه ترموکوپل

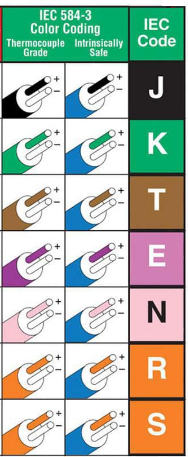

کدهای رنگی ترموکوپل



راه های مختلفی برای تشخیص نوع ترموکوپل وجود دارد که بهترین روش استفاده از جدول کدهای رنگی در ترموکوپل های ساخته شده طبق استاندارد IEC 584-3 می باشد.

در شکل زیر انواع ترموکوپل ها به همراه کدهای رنگی مربوطه نشان داده شده است:
