طراحی و ساخت اوریفیس پلیت

قیمت: تماس بگیرید
برند: instrucontrol
مدل: INS-DP-51



اوریفیس پلیت

معرفی اوریفیس پلیت

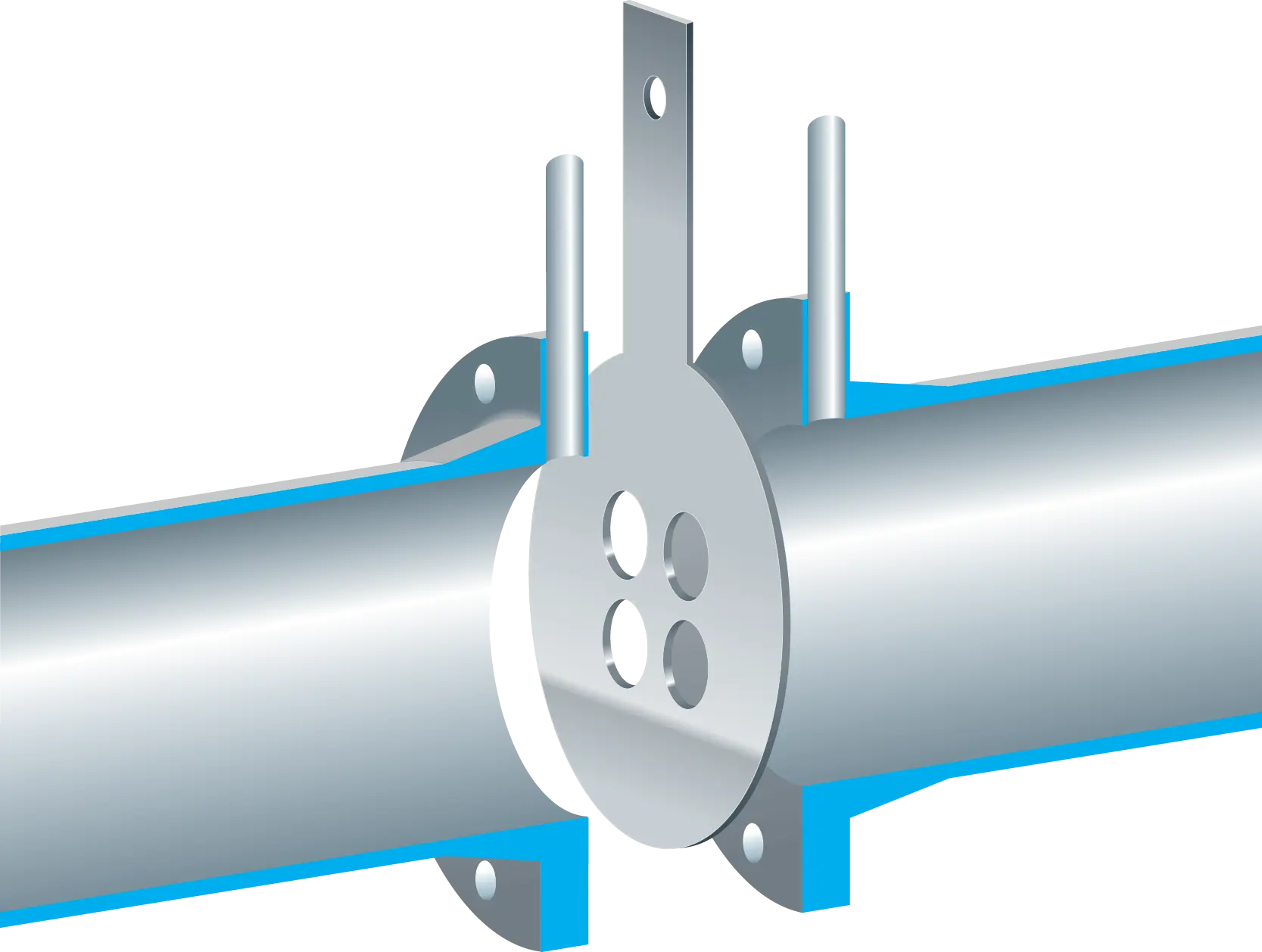

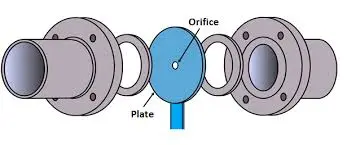

اوریفیس در واقع یک دیسک با دیافراگم مرکزی است که به یک خط لوله بین یک جفت فلنج وارد می شود. صفحات اوریفیس عمدتا برای دستیابی به

جریان محدود یا کنترل شده مایع فرآیند استفاده می شوند. چه اتفاقی می افتد که مایع از طریق یک صفحه سوراخ عبور می کند؟ به زبان ساده ،

هنگامی که سیال جریان یافته در یک خط لوله از یک صفحه روزنه عبور می کند ، سرعت سیال از طریق ناحیه روزنه کاهش یافته افزایش می یابد و

فشار دیفرانسیل را در سراسر دستگاه روزنه ایجاد می کند. فشار دیفرانسیل ایجاد شده مربوط به نسبت بتا (β) صفحه دهانه است که در آن نسبت بتا

نسبت قطر سوراخ سوراخ / داخل قطر لوله (d / D) است. به طور کلی ، یک صفحه دهانه به طور معمول دارای قطر سوراخ بین حدود 30 تا 75

درصد از قطر داخل لوله است. بنابراین نسبت بتا 0.6 نشان می دهد که قطر سوراخ سوراخ 60٪ قطر داخل لوله است. بنابراین ، هرچه نسبت بتا

کوچکتر باشد ، فشار دیفرانسیل ایجاد شده بیشتر است. در عمل ، نسبت بتا انتخاب شده به طور کلی بین میزان جریان مورد نیاز و فشار دیفرانسیل

مورد نظر سازش است. اگر نسبت بتا محاسبه شده خارج از محدوده توصیه شده همانطور که در ISO 5167 توصیف شده است ، نرم افزار

FluidFlow پیامی را به طراح ارسال می کند.

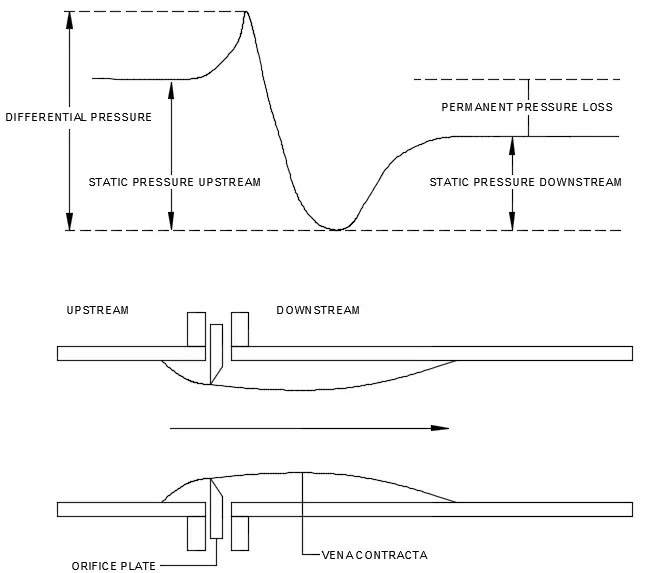

مشخصات فشار معمولی در عرض اوریفیس در شکل 1 نشان داده شده است.

مشخصات اوریفیس پلیت

در شکل 1 می بینیم که فشار استاتیک بالادست صفحه روزنه به دلیل تأثیر فشار برگشت کمی افزایش می یابد و با عبور جریان از صفحه سوراخ به

شدت کاهش می یابد. فشار در واقع همچنان کاهش می یابد تا زمانی که سرعت جریان در بالاترین حد باشد به آنچه که به عنوان انقباض ورید

شناخته می شود برسد. فراتر از انقباض ورید ، فشار استاتیک شروع به بهبود می کند ، اما هرگز به مقدار بالادستی نمی رسد. از این رو همیشه از بین

می رود که فشار دائمی در عرض صفحه سوراخ وجود دارد.

ما دیده ایم که وقتی یک صفحه دهانه در لوله ای منتقل می شود که سیال را منتقل می کند ، سرعت سیال افزایش می یابد و همزمان فشار نیز

کاهش می یابد. اندازه گیری این کاهش فشار نسبتاً ساده است که می تواند برای تعیین سرعت و در نتیجه سرعت جریان استفاده شود.

تلفات انرژی از طریق صفحه دیافراگم می تواند قابل توجه باشد و بنابراین لازم است ضریب تخلیه (Cd) معرفی شود که برابر با نسبت جریان واقعی

به میزان جریان بدون تلفات انرژی یا میزان جریان نظری باشد. ضریب تخلیه نیز تفاوت کمی بین سطح مقطع انقباض ورید و صفحه سوراخ را در نظر

می گیرد.

یک صفحه دهانه دارای مزیت ارزان بودن و استفاده ساده است اما تلفات فشار بالا پایدار است.

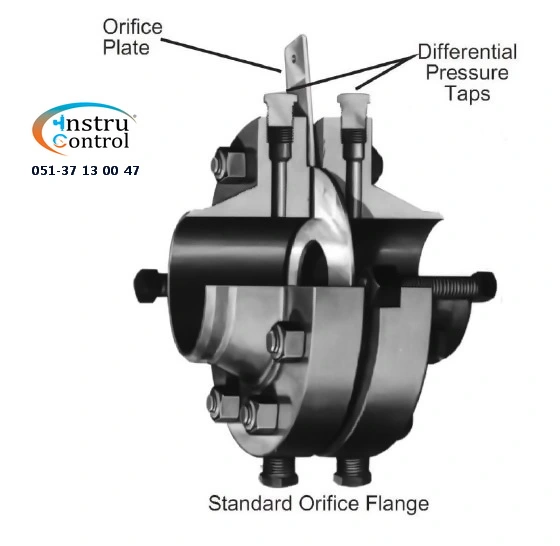

از شکل 1 می توان فهمید که فشار دیفرانسیل اندازه گیری شده در سراسر صفحه روزنه به موقعیت نقاط حسگر یا شیرهای فشار بستگی دارد. بیایید

به مجموعه ای از موقعیت های شیر معمول نگاه کنیم.

گوشه فشار

شیرهای گوشه ای بلافاصله در مجاورت صفحات بالادست و پایین دست صفحه قرار می گیرند. آنها اغلب در تاسیسات با قطر لوله 2 اینچ یا پایین استفاده می شوند. از شیرهای گوشه ای معمولاً در سراسر اروپا استفاده می شود.

لبه های فشار فلنج.

شیرهای فلنجی 25 میلی متر از سطح بالادست صفحه دهانه و 25.4 میلی متر از سطح پایین دست قرار دارند. آنها اغلب برای اندازه لوله های 2 اینچ یا بیشتر استفاده می شوند. از شیرهای فلنجی معمولاً در ایالات متحده استفاده می شود

لبه های فشار Vena Contracta.

این شیرها 1D در بالادست و در نقطه حداقل فشار پایین دست (منقبض ورید) قرار دارند. این نقطه با نسبت بتا متفاوت است و معمولاً فقط در اندازه گیری گیاه که جریان نسبتاً ثابت است و صفحات تغییر نمی کنند ، استفاده می شود. شیرهای منقبض وریدی حداکثر دیفرانسیل فشار و بیشترین میزان صدا را نیز ایجاد می کنند.

D و D / 2 فشار فشار.

موقعیت ضربه زدن فشار بالادست اسمی برابر با D و موقعیت ضربه فشار پایین دست اسمی برابر با D / 2 است که در آن ، D قطر داخلی لوله است.

لبه های فشار لوله.

این شیرها 2.5D بالادست و 8D پایین دست روزنه قرار دارند (موقعیت بازیابی حداکثر فشار).

نمونه موردی که در شکل 2 نشان داده شده است ، مبتنی بر صفحه دهانه ای است که در یک خط لوله انتقال آب نصب شده است. محاسبه بر اساس استاندارد ISO 5167 انجام شده است. با استفاده از روابط ISO 5167 یک مدل ساده در نرم افزار FluidFlow ایجاد شد. سپس نتایج نرم افزار با نتایج محاسبه دست مقایسه شد. ما می توانیم تفاوت بسیار ظریفی بین نتیجه نرم افزار و محاسبه عقربه به دلیل سطح دقت قابل مقایسه و تفاوت جزئی در خصوصیات فیزیکی سیالات داشته باشیم ، یعنی نرم افزار در هر دو مورد بسیار دقیق تر است.

قطر لوله طراحی 300 میلی متر با اندازه روزنه 120 میلی متر بود. محاسبه دست معیار بر اساس تراکم مایع 1000 کیلوگرم در متر مکعب و گرانروی 1.2927 سانتی گراد بود. در محاسبه دستی سرعت 46/2 متر بر ثانیه ، دبی 0.0279 متر مکعب بر ثانیه و افت شیر ​​فلنج 8200 پا ذکر شده است.

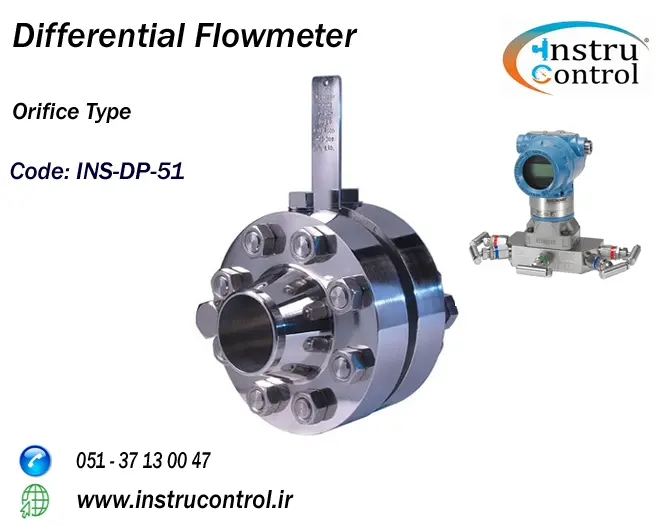

اوریفیس پلیت

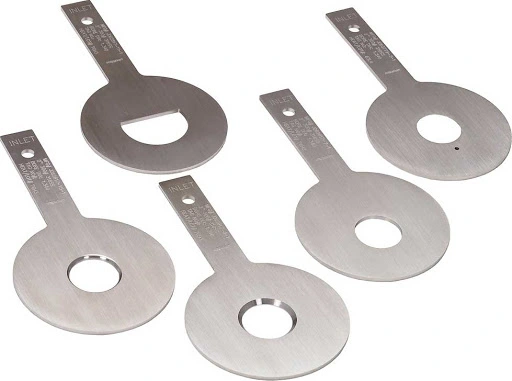

♦ قابل ساخت در انواع Square Edge, Restriction, Quadrant edge

♦ سیال: گاز و مایع

♦ نوع اتصال: فلنج

♦ جنس پلیت : S.S.316, S.S.304

♦ جنس فلنج: ASTM A105, S.S.304, S.S.316

♦ انجام طراحی بر اساس ISO-5167



                                                                       طراحی اوریفیس پلیت













ساخت اوریفیس پلیت

 اینسترو کنترل فعال در زمینه ساخت و طراحی انواع اوریفیس پلیت در سایزها و متریال های مختلف بر اساس سفارش مشتری
