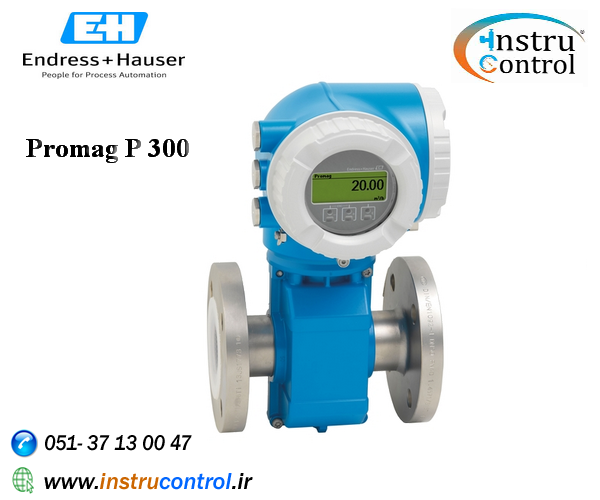

معرفی فلومتر مغناطیسی P300
فلومتر مغناطیسی PROMAG P300 برند ENDRESS+HAUSER به کاربردهای شیمیایی و فرآیند با مایعات خورنده و بالاترین دما در محیط اختصاص
داده شده است. PROMAG P300 با فرستنده جمع و جور خود از نظر عملکرد و یکپارچه سازی سیستم انعطاف پذیری بالایی را ارائه می دهد:
دسترسی از یک طرف ، نمایشگر از راه دور و گزینه هایاتصال بهبود یافته. فناوری ضربان قلب تطابق و ایمنی فرآیند را در همه زمان ها تضمین می
کند.
مزایا PROMAG P300
♦ کاربردهای متنوع - طیف گسترده ای از مواد مرطوب
♦ اندازه گیری جریان صرفه جویی در انرژی - بدون افت فشار به دلیل انقباض مقطع
♦ بدون تعمیر و نگهداری - بدون قطعات متحرک
♦ دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فیلدباس زمینه ای
♦ کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
♦ تأیید صحت یکپارچه - فناوری Heartbeat
زمینه ی کاربرد
♦ اصل اندازه گیری دو طرفه عملاً مستقل از فشار ، چگالی ، دما و گرانروی است
♦ اختصاص داده شده به کاربردهای شیمیایی و فرآیند با مایعات خورنده و دمای متوسط بالا
♦ قطر اسمی: حداکثر (DN 600 (24
♦ همه تأییدیه های رایج را دارد
♦ آستر ساخته شده از PTFE یا PFA
♦ محفظه جمع و جور دو محفظه با حداکثر 3 ورودی / خروجی
♦ صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN
♦ نمایشگر از راه دور موجود است
مشخصات فنی
اصل اندازه گیری
♦ الکترومغناطیسی
دامنه قطر اسمی
♦ DN 15 تا 600 (½ تا 24 اینچ)
جنس مواد به کار رفته
♦ بوش: PFA؛ PTFE
♦ الکترودها: 1.4435 (316L) آلیاژ C22 ، 2.4602 (UNS N06022) ؛ تانتالوم پلاتین تیتانیوم دوبلکس 1.4462 (UNS S31803)
متغیرهای اندازه گیری شده
♦ جریان حجم ، رسانایی ، جریان جرم
حداکثر خطای اندازه گیری
♦ جریان حجم (استاندارد): 0.5±
♦ جریان حجم (سفارشی): 0.2±
حداکثر فشار
PN 40 ، کلاس 300 ، 20K
دامنه دمای متوسط
♦متریال PFAپی اف ای : –20 تا +150 درجه سانتیگراد (–4 تا +302 درجه فارنهایت)
♦ متریال PFA دمای بالا: –20 تا +180 درجه سانتیگراد (–4 تا +356 درجه فارنهایت)
♦ متریال PTFEپلیمری: -40 تا +130 درجه سانتیگراد (-40 تا +266 درجه فارنهایت)
محدوده دمای محیط
♦ مواد فلنج فولاد کربن: -10 تا +60 درجه سانتیگراد (+14 تا +140 درجه فارنهایت)
♦ فولاد ضد زنگ مواد فلنج: -40 تا +60 درجه سانتیگراد (-40 تا +140 درجه فارنهایت)
مواد محفظه سنسور
♦ DN 15 تا 300 (½ تا 12 ): AlSi10Mg ، روکش شده
♦ DN 350 تا 600 (14 تا 24 ): فولاد کربنی با لاک محافظ
درجه محافظت
♦ استاندارد: محفظه IP66 / 67 ، نوع 4X
♦ گزینه: IP69
خروجی ها
3 خروجی:
♦ 4-20 میلی آمپر HART (فعال / غیرفعال)
♦ 4-20 میلی آمپر بی سیم
♦ 4-20 میلی آمپر (فعال / غیر فعال)
♦ پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
♦ خروجی دو پالس (فعال / غیرفعال)
♦ خروجی رله
ورودی ها
♦ ورودی وضعیت
♦ ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
♦ HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA
منبع تغذیه
♦ DC 24 ولت
♦ AC 100 تا 230 ولت
♦ AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)
گواهینامه ضد انفجار
♦ ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI ، EAC
ایمنی محصول
♦ علامت گذاری CE ، C-tick ، EAC
ایمنی عملکردی
♦ ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
♦ کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
♦ فناوری ضربان قلب مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه ها و گواهینامه های دریایی
♦ تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV
تأییدیه های فشار و گواهینامه ها
♦ PED ، CRN
گواهینامه های مواد
♦ 3.1 ماده
تأییدیه ها و گواهینامه های بهداشتی
♦ ACS ، NSF 61
