معرفی

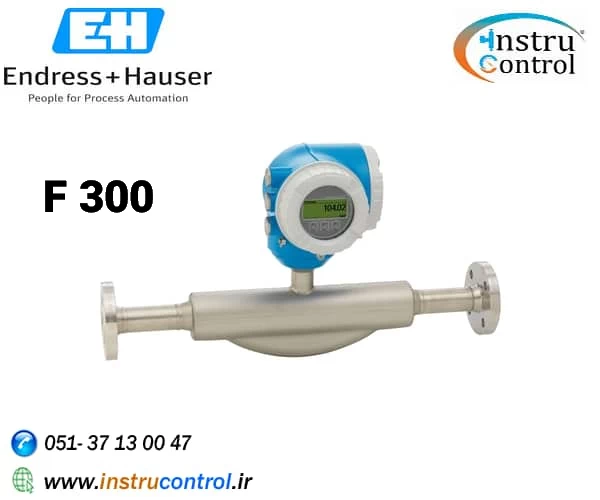

Promass F به عنوان یک سنسور بسیار دقیق از شهرت زیادی برخوردار است. ایمنی در برابر نوسانات و محیط های سخت ، برای گسترده ترین کاربرد ها مناسب است. Promass F
300 با ترانسمیتر جمع و جور خود از نظر عملکرد و یکپارچه سازی سیستم انعطاف پذیری بالایی را ارائه می دهد: دسترسی از یک طرف ، نمایشگر از راه دور و گزینه های اتصال
بهبود یافته. فناوری Heartbeat اندازه گیری را تضمین می کند و باعث افزایش دوره های مجدد کالیبراسیون می شود.
ویژگی ها
بالاترین ایمنی فرآیند - ایمن در برابر نوسانات و محیط های سخت
اندازه گیری چند متغیره ( جریان ، چگالی ، دما )
صرفه جویی در فضا - بدون نیاز به اجرای ورودی / خروجی
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فوندیشن فیلدباس
کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
تأیید صحت یکپارچه - فناوری Heartbeat
مشخصات فنی (چگالی)
اصل اندازه گیری
کوریولیس
عنوان محصول
جریان سنج با دقت بالا ، مستحکم و یک ترانسمیتر جمع و جور و به راحتی در دسترس. بالاترین عملکرد اندازه گیری مایعات و گازها در شرایط مختلف فرآیندی ،
مشخصات فنی (گاز ، مایعات ، بخار ، غلظت)
ویژگی های فرستنده
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فوندیشن فیلدباس،
کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه.
تأیید صحت یکپارچه - فناوری ضربان قلب.
محفظه جمع و جور دو محفظه با حداکثر 3 ورودی / خروجی.
صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN.
دامنه قطر اسمی
DN 8 تا 250 (از 10 تا 10 اینچ)
مواد استفاده شده
لوله اندازه گیری: 1.4539 (904L) 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022)
اتصال: 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022) ؛ 1.4301 (F304)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10 درصد (استاندارد) 0.05 (سفارشی)
جریان حجم (مایع): 0.10 درصد
جریان جرم (گاز): ± 0.25 درصد
چگالی(مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 2200000 کیلوگرم در ساعت
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
دامنه دمای متوسط
استاندارد: –50 تا +150 درجه سانتیگراد (–58 تا +302 درجه فارنهایت)
گزینه: -50 تا +240 درجه سانتیگراد (-58 تا +464 درجه فارنهایت)
گزینه دمای بالا: -50 تا +350 درجه سانتیگراد (-58 تا +662 درجه فارنهایت)
گزینه: –196 تا +150 درجه سانتیگراد (–320 تا +302 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
گزینه: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
استاندارد: 1.4301 (304)
گزینه: 1.4404 (316 / 316L)
مواد ترانسمیتر
AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ فولاد ضد زنگ برای طراحی ترانسمیتر بهداشتی
درجه محافظت
نسخه جمع و جور: محفظه نوع 4X IP66 / 67.
آنتن WLAN خارجی: IP67
IP69
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
نمایشگر از راه دور موجود است
خروجی ها
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر بی سیم
4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی دو پالس (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA
منبع تغذیه
24 ولت DC
AC 100 تا 230 ولت
AC 100 تا 230 ولت / 24 ولت DC (منطقه خطرناک)
گواهینامه منطقه خطرناک
ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC
ایمنی محصول
CE ، C-tick ، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری ضربان قلب مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
MI-005 (مایعات غیر از آب ، هیدروکربن ها ، LPG ، مایعات برودتی)
NTEP (مایعات غیر از آب ، LPG ، مایعات برودتی)
MC (مایعات غیر از آب ، مایعات برودتی)
MI-002 ، PTB
تأییدیه ها و گواهینامه های دریایی
تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV
تأییدیه های فشار و گواهینامه ها
PED ، CRN ، AD 2000
NACE MR0175 / MR0103 ، PMI ؛ تست جوشکاری به EN ISO ، ASME ، NORSOK
3-A ، EHEDG ، cGMP
