معرفی

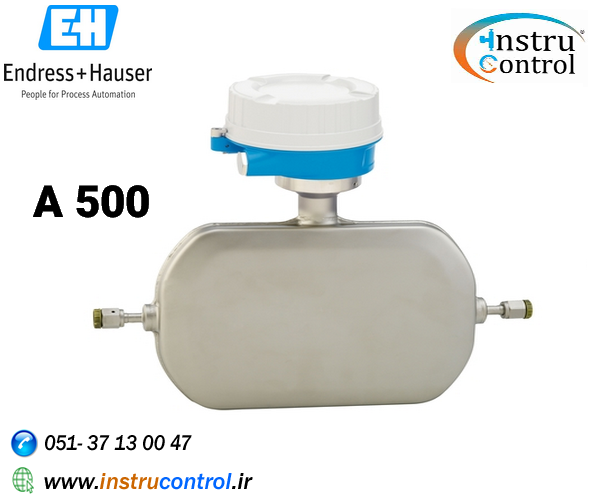

Promass A جمع و جور ایده آل برای کنترل مداوم فرآیند در کاربردهای بسیار طاقت فرسا است. سیستم تک لوله ای که خود قابل تخلیه است ، اندازه گیری دقیق مایعات و گازها را
در کمترین میزان جریان و فشار بالا امکان پذیر می کند. Promass A 500 با فرستنده از راه دور ابتکاری خود ، انعطاف پذیری نصب و ایمنی عملیاتی را در محیط های سخت گیرانه
به حداکثر می رساند. فناوری ضربان قلب قابلیت اطمینان اندازه گیری و راستی آزمایی سازگار را تضمین می کند.
ویژگی
نصب کم مصرف - سنسور کم حجم و سبک
بالاترین کیفیت محصول - طراحی لوله اندازه گیری قابل تخلیه در تمام اندازه های خط
ایمنی بهینه فرآیند - مقاوم در برابر شرایط خورنده محیط و گرفتگی داخلی
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فوندبشن فیلدباس
کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
تأیید صحت یکپارچه - فناوری Heartbeat
مناسب برای کاربردهایی با کمترین مقدار جریان در کلیه صنایع.
مشخصات فنی
عنوان محصول
فلومتر تک لوله ای برای اندازه گیری دقیق کمترین میزان جریان ، به عنوان نسخه از راه دور با حداکثر 4 ورودی / خروجی. مناسب برای کاربردهایی با کمترین مقدار جریان در کلیه
صنایع.
ویژگی های سنسور
نصب کم مصرف - سنسور کم حجم و سبک بالاترین کیفیت محصول - طراحی لوله اندازه گیری قابل تخلیه در تمام اندازه های خط. ایمنی بهینه فرآیند - مقاوم در برابر شرایط
خورنده محیط و گرفتگی داخلی. قطر اسمی: DN 1 تا 4 (¹⁄₂₄ تا ¹⁄₈ "). فشار فرآیند تا 430.9 بار (6250 psi).
ویژگی های فرستنده
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فوندیشن فیلدباس. کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه.
تأیید صحت یکپارچه - فناوری ضربان قلب. نسخه از راه دور با حداکثر 4 ورودی / خروجی. صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN.
دامنه قطر اسمی
DN 1 تا 4 (از ¹⁄₂₄ تا ¹⁄₈ )
مواد ساخته شده
لوله اندازه گیری: فولاد ضد زنگ ، 1.4435 (316 / 316L) آلیاژ C22
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع
حداکثر خطای اندازه گیری
جریان جرم (مایع): ± 0.1
جریان حجم (مایع): ± 0.1
جریان جرم (گاز): 0.35٪
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 450 کیلوگرم در ساعت (0 تا 16.54 پوند در دقیقه)
حداکثر فشار فرآیند
430.9 بار (6250 psi)
دامنه دمای متوسط
-50 تا 205 درجه سانتیگراد (-58 تا 401 درجه فارنهایت)
محدوده دمای محیط
-40 تا 60 درجه سانتیگراد (-40 تا +140 درجه فارنهایت)
مواد محفظه سنسور
فولاد ضد زنگ ، 1.4404 (316L)
مواد مسکن فرستنده
AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ پلی کربنات
درجه محافظت
نسخه از راه دور سنسور (استاندارد): IP66 / 67 ، محفظه نوع 4X
نسخه از راه دور سنسور (گزینه): IP69.
نسخه از راه دور فرستنده: محفظه نوع 4X IP66 / 67
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر بی سیم
4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی دو پالس (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
HART ، PROFIBUS DP ، PROFIBUS PA ، FOUNDATION Fieldbus ، Modbus RS485 ، Profinet ، Ethernet / IP ، OPC-UA
منبع تغذیه
DC 24 ولت
AC 100 تا 230 ولت
AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)
تاییده های منطقه خطرناک
ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI
ایمنی محصول
CE ، C-TICK
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری ضربان قلب مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه های فشار و گواهینامه ها
CRN
گواهینامه های متریال
3.1 متریال
تأییدیه ها و گواهینامه های بهداشتی
3-A ، cGMP
