فلومتر جرمی میکرو موشن | R series

قیمت: تماس بگیرید
برند: MicroMotion
مدل: R series

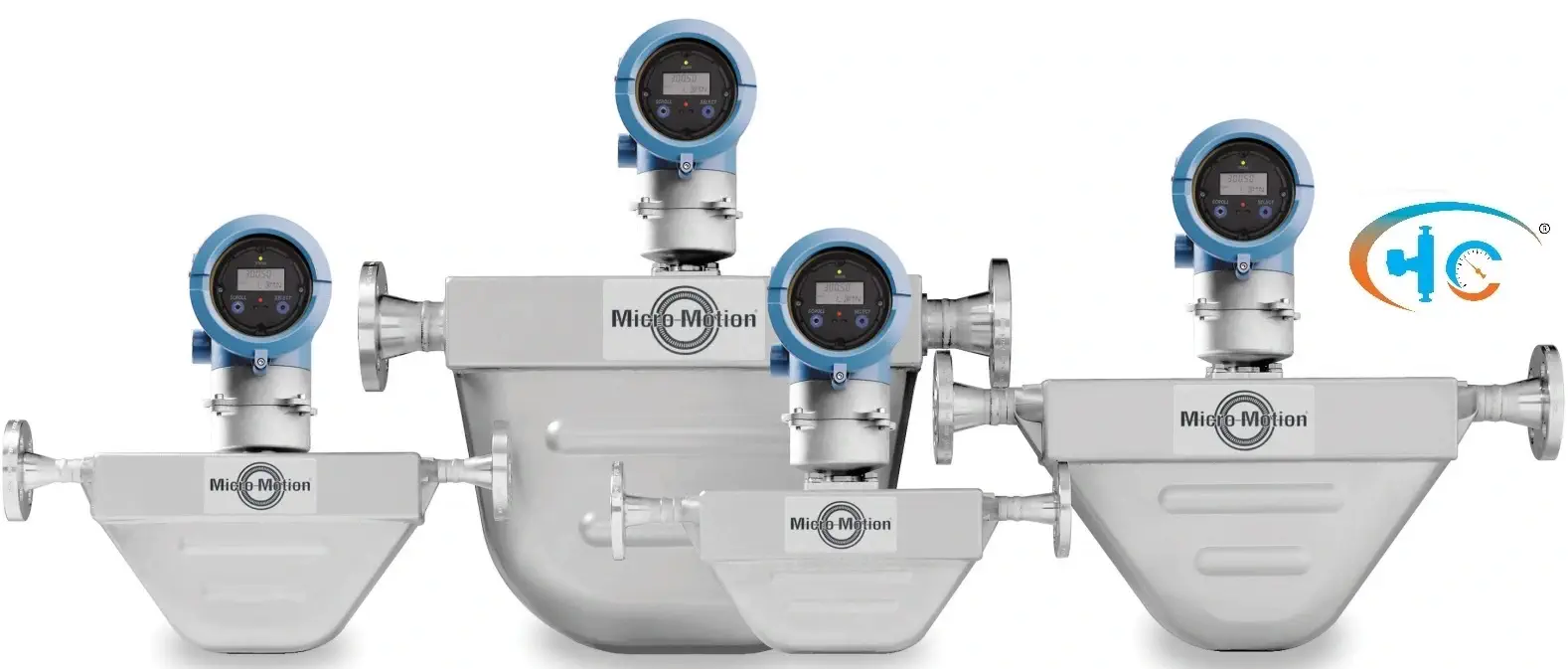

فلومتر جرمی میکرو موشن | R series

اساس کار فلومتر های جرمی کوریولیس:

این فلومترها براساس پدیده کوریولیس عمل می کنند؛بدین صورت که یک یا دو لوله ی موجود در محفظه فلومتر توسط یک سیم پیچ تحریک با یک

فرکانس مشخص شروع به نوسان می کند. حال حرکت سیال از داخل لوله ها باعث ایجاد نیروی عمود بر لوله ها می شود که این نیرو به نیروی

کوریولیس معروف است و این نیرو در سرتاسر لوله یکسان نمی باشد و به همین دلیل ابتدا و انتهای لوله ها باعث انحراف جزئی می شود.با قرارگیری

دو سنسور مغناطیسی در ابتدا و انتهای لوله ها و اندازه گیری ولتاژ خروجی و تعیین اختلاف فاز و اختلاف فرکانس خروجی سنسورها،بترتیب دبی

جرمی و چگالی سیال بدست می آید.مشخص است که با داشتن دو پارامتر جرم و چگالی،دبی حجمی به راحتی قابل محاسبه است.ازاین فلومترها

جهت اندازه گیری دبی مایعات و گازها،مایعات دو فازی و چند فازی،اسیدها و موادشیمیایی صرف نظر از ضریب هدایت ،دما،فشار و چسبندگی سیال

به کار می رود.

مشخصات فنی مس فلومتر میکروموشن سری R

دقت فلو مایعات: حداکثر %0.4± نرخ دبی عبوری

دقت فلو گازها: حداکثر %0.75± نرخ دبی عبوری

دقت چگالی: حداکثر  0.003± g/cm3

سایز های فلومتر: "2(DN6)1/4"- (DN15)1/2"- (DN25)1" - (DN50)

رنج فشار سیال: 100 بار نسبی

رنج دمای سیال: -100 تا 150 درجه سلسیوس

خروجی های الکتریکی و شبکه(با توجه به کد سفارش): میلی آمپر،فرکانس،هارت،مدباس،پرفینت،فوندیشن فیلدباس،اترنت IP

نسبت ماکزیمم به مینیمم فلو(Turn Down): نسبت 20:1

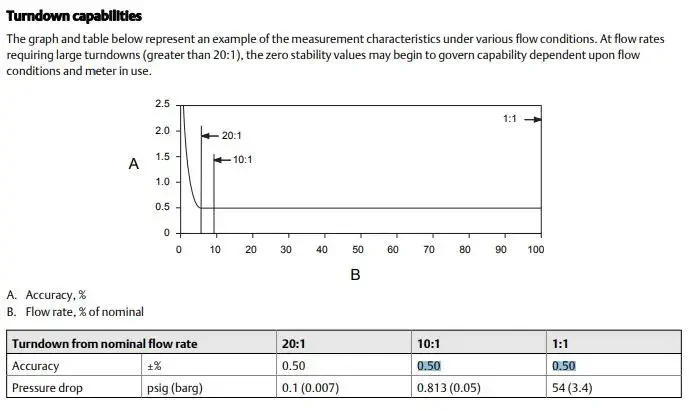

بررسی دقت فلومتر و پایداری نقطه صفر

در این سری فلومتر ها نمودار دقت فلو برحسب درصد دبی عبوری با توجه به نسبت ماکزیمم به مینیمم Turn Down) 20:1) به شرح زیر می باشد:

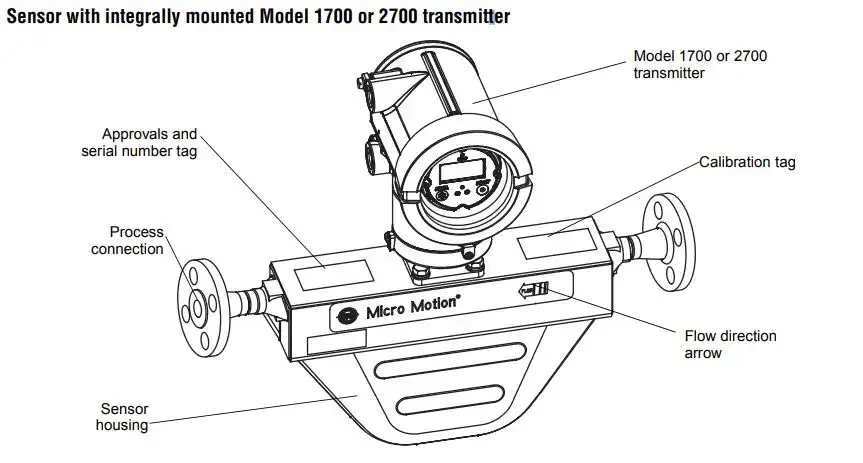

مشخصات مس فلومتر میکرو موشن سری R

مشخصات مس فلومتر CNG

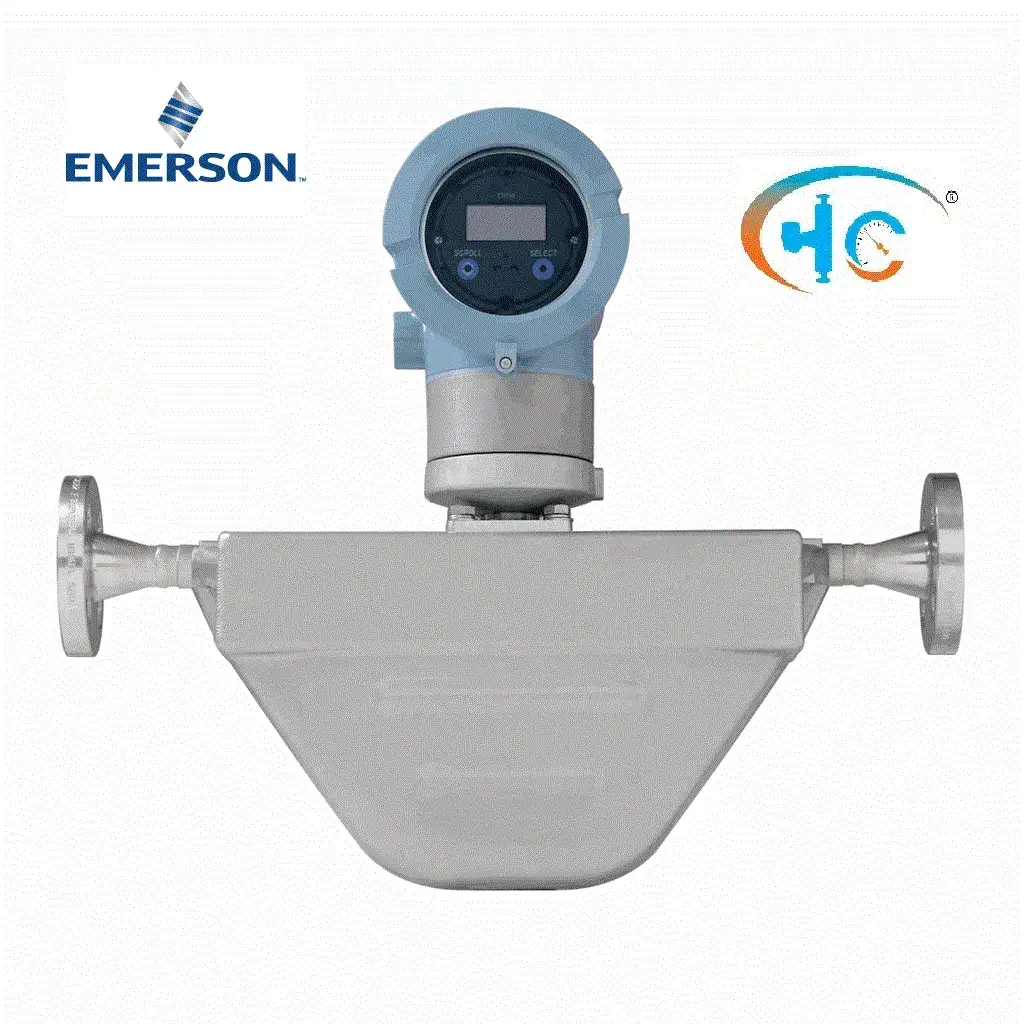

نمایی از فلو ترانسمیتر میکروموشن سری R

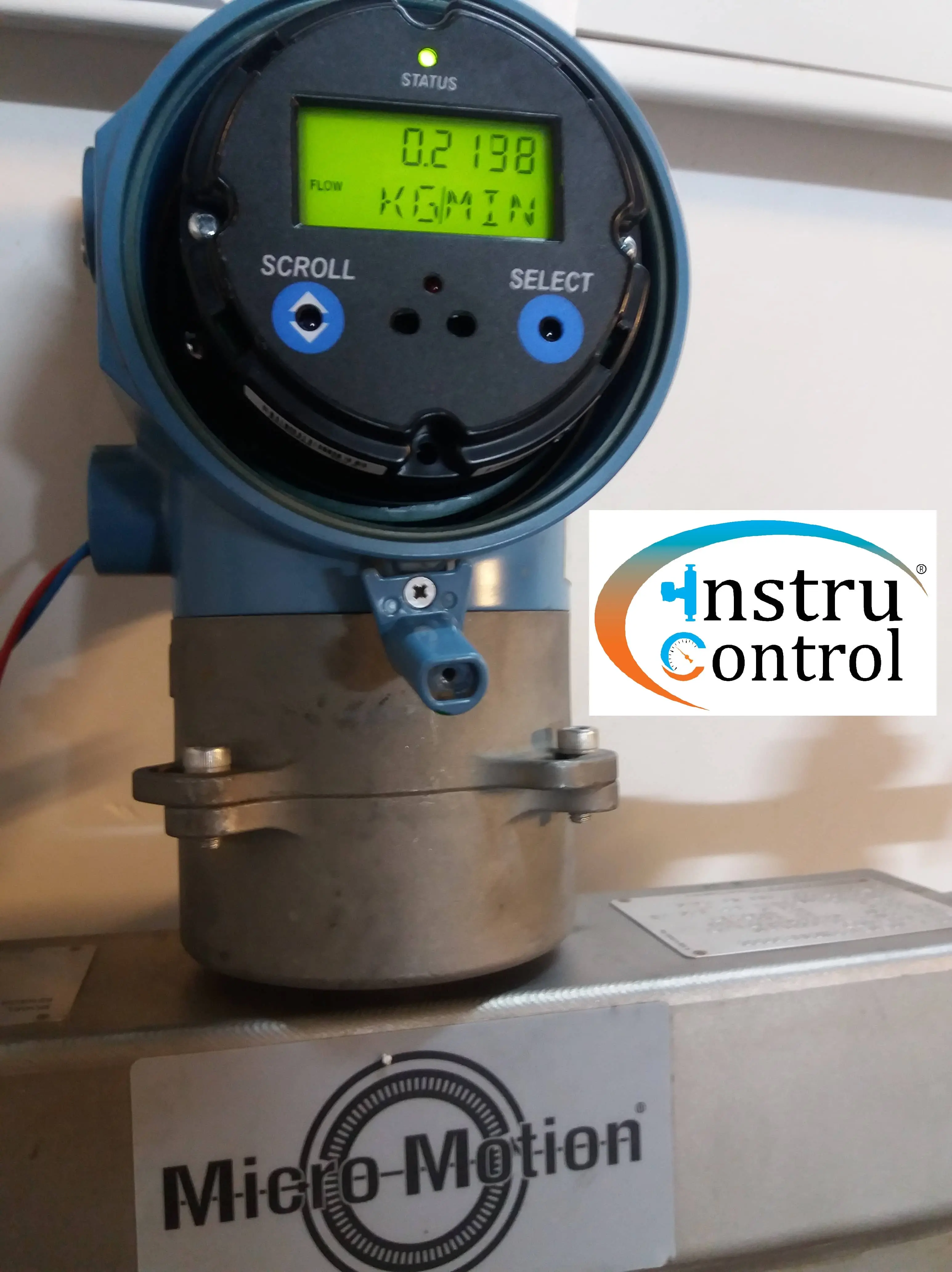

فلو جرمی

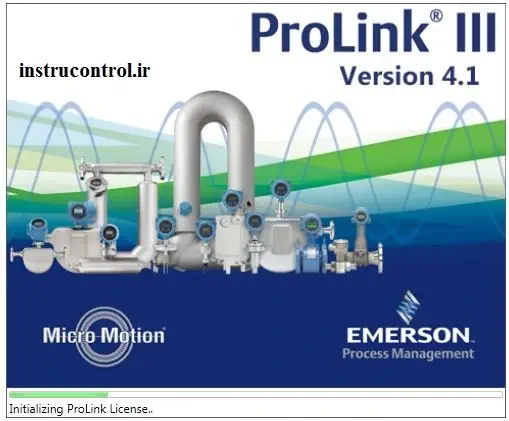

ProLink ، نرم افزار مدیریت و پیکربندی فلومتر های میکرو موشن و روزمونت

پرولینک

برخی از ویژگی های نرم افزار:

پشتیبانی از تمام فلومترها،ویسکوزیته و چگالی مترهای میکرو موشن

پشتیبانی از فلومتر های مغناطیسی و ورتکس روزمونت

مدیریت و شبیه سازی فایل های پیکربندی شده

توابع ثبت داده پیشرفته

دسترسی آسان و نمایش گرافیکی متغیرهای پروسه به صورت trend

دارای ارتباط نرم افزاری هارت،مدباس RS-485،مدباس TCP و USB

مدیریت پیکربندی آف لاین

صرفه جویی در هزینه های گران قیمت عیب یابی

پروتکل های ارتباطی نرم افزار:

 (HART (Bell 202, RS-485), Modbus (RS-485), Modbus (USB), Modbus TCP (Ethernet

  --- کلیپ های آموزشی ---

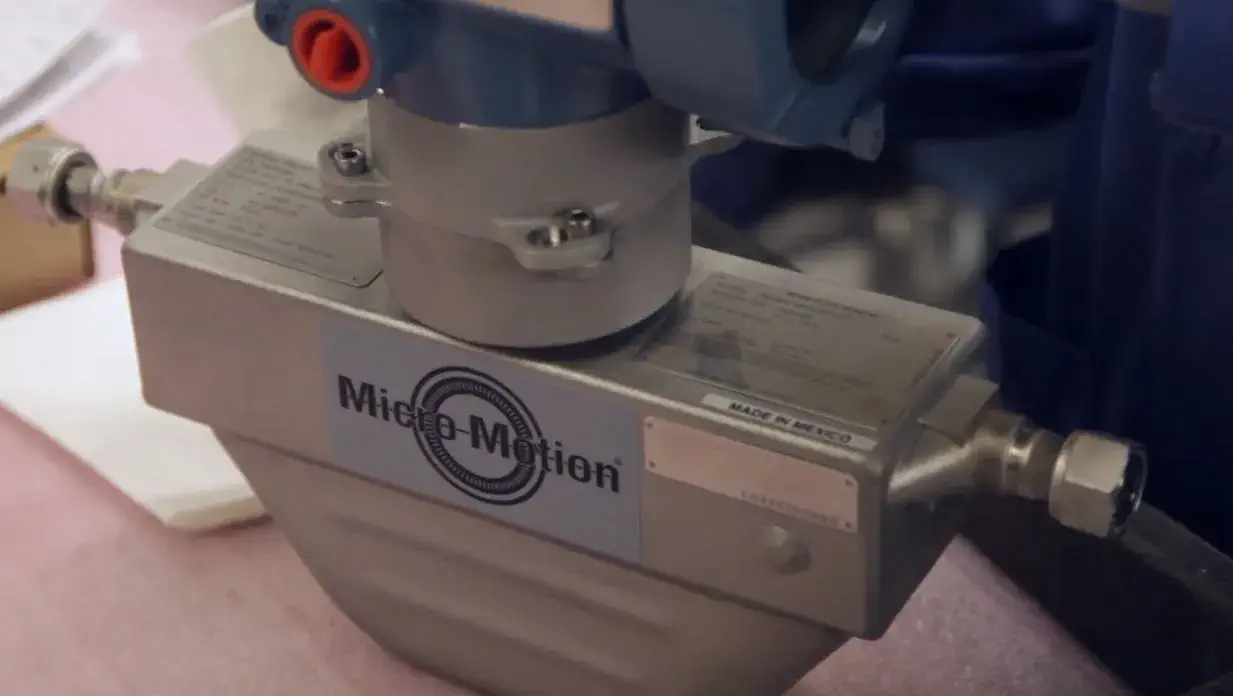

     ♦ " مشاهده " کلیپ آموشی از مس فلومتر کوریولیس میکرو موشن سری R |

[ضبط شده در کارگاه فنی مهندسی اینسترو کنترل]
