معرفی

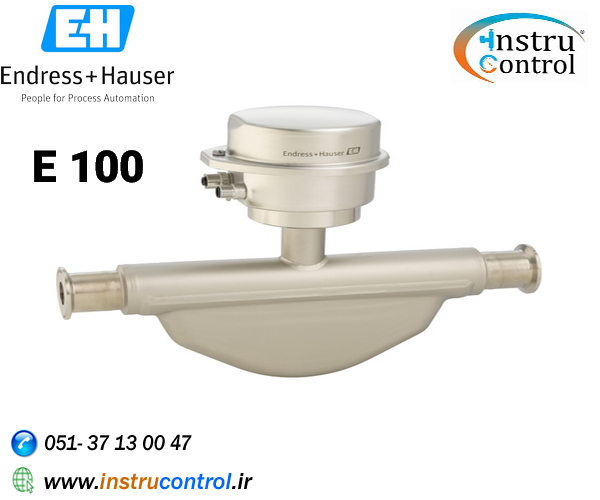

Promass E قوی دارای اعتبار طولانی مدت به عنوان محلول مقرون به صرفه برای اندازه گیری دقیق مایعات و گازها در طیف وسیعی از برنامه های استاندارد است. فرستنده فوق
العاده جمع و جور آن عملکرد کاملی را در کوچکترین رد پا ارائه می دهد و یکپارچه سازی یکپارچه سیستم را امکان پذیر می کند ، و Promass E 100 را به گزینه ترجیحی برای
سازندگان لغزش ، تولید کنندگان تجهیزات و ادغام کننده سیستم تبدیل می کند. فناوری ضربان قلب تطابق و ایمنی فرآیند را در همه زمان ها تضمین می کند.
مشخصات در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.15 (استاندارد) ، 0.10 درصد(سفارشی)
جریان حجم (مایع): 0.15 درصد
جریان جرم (گاز): 0.5 درصد
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 180 000 کیلوگرم در ساعت (0 تا 6600 پوند در دقیقه)
دامنه دمای متوسط
–40 تا +150 درجه سانتیگراد (–40 تا + 302 درجه فارنهایت)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
متریال استفاده شده
لوله اندازه گیری: 1.4539 (904 لیتر)
اتصال: 1.4404 (316 / 316L)
ویژگی ها
مقرون به صرفه - دستگاه چند منظوره ؛ جایگزینی برای فلومترهای معمولی حجمی
کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما)
صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست
ترانسمیتر با ویژگی صرفه جویی در فضا - عملکرد کامل در کوچکترین اثر
صرفه جویی در وقت محلی و بدون نرم افزار و سخت افزار اضافی - وب سرور یکپارچه
تأیید صحت یکپارچه - فناوری Heartbeart
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
اندازه گیری دقیق مایعات و گازها برای طیف گسترده ای از کاربردهای استاندارد.
خاصیت های دستگاه
حسگر جمع و جور دو لوله
دمای متوسط تا +150 درجه سانتیگراد (+302 درجه فارنهایت)
فشار فرآیند: تا 100 بار (1450 psi)
محکم تر ، محفظه فرستنده فوق العاده جمع و جور
محافظت در برابر نفوذ بالا: IP69
نمایش لوکال در دسترس
مشخصات فنی
اصل اندازه گیری
کوریولیس
ویژگی های سنسور
مقرون به صرفه - دستگاه چند منظوره ؛ جایگزینی برای فلومترهای معمولی حجمی. کمتر از نقاط
اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما). نصب صرفه جویی در فضا
نیازی به اجرای ورودی / خروجی نیست. حسگر جمع و جور دو لوله. دمای متوسط تا +150 درجه سانتیگراد (+302 درجه فارنهایت).
دامنه قطر اسمی
DN 8 تا 80 (⅜ تا 3 ")
متریال استفاده شده
لوله اندازه گیری: 1.4539 (904 لیتر)
اتصال: 1.4404 (316 / 316L)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.15 (استاندارد) ، 0.10 (گزینه)
جریان حجم (مایع): 0.15 درصد
جریان جرم (گاز): 0.50 درصد
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 180 000 کیلوگرم در ساعت (0 تا 6600 پوند در دقیقه)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
دامنه دمای متوسط
–40 تا +150 درجه سانتیگراد (–40 تا + 302 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
سفارشی: -50 تا +60 درجه سانتیگراد (-58 تا + 140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
متریال جنس ترانسمیتر
جمع و جور: AlSi10Mg ، پوشش داده شده
جمع و جور / فوق العاده جمع و جور: 1.4301 (304)
درجه محافظت
استاندارد: محفظه IP66 / 67 ، نوع 4X
سفارشی: IP69
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه موجود است (بدون عملیات محلی)
پیکربندی از طریق مرورگر وب و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4‐20 میلی آمپر HART (فعال)
پالس / فرکانس / خروجی سوئیچ (منفعل)
ورودی ها
هیچ یک
ارتباطات دیجیتال
HART ، Modbus RS485 ، EtherNet / IP ، PROFIBUS DP ، PROFINET
منبع تغذیه
DC 20 تا 30 ولت
تاییدیه منطقه خطرناک
ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI
ایمنی محصول
مارک CE ، C-Tick ، EAC
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001:
2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه ها و گواهینامه های دریایی
تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های مواد
3.1 ماده
تأییدیه ها و گواهینامه های بهداشتی
3-A ، EHEDG ، cGMP
