معرفی

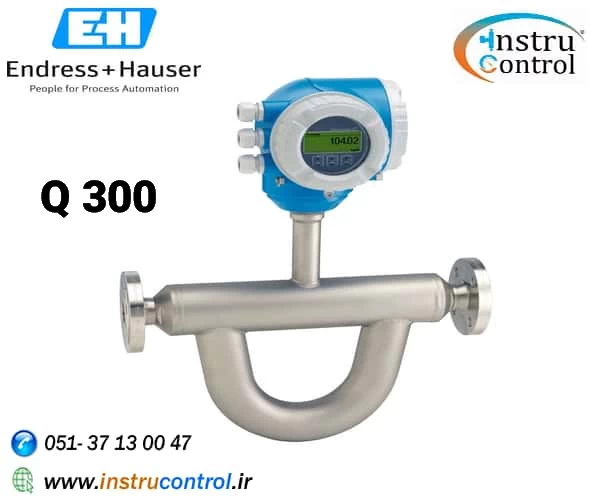

فلومتر کوریولیس مدل Promass Q 300 بالاترین دقت اندازه گیری را برای جریان جرم ، جریان حجم و چگالی فراهم می کند . برای کاربردهای مایع که گاز حفره ای وجود دارد
بهینه سازی شده است. فرستنده جمع و جور از نظر عملکرد و یکپارچه سازی سیستم انعطاف پذیری بالایی را ارائه می دهد: دسترسی از یک طرف ،
نمایشگر از راه دور و گزینه های اتصال بهبود یافته. فناوری Heartbeat و ایمنی فرآیند را در همه زمان ها تضمین می کند.
زمینه ی کابرد
اصل اندازه گیری مستقل از خصوصیات مایع فیزیکی مانند گرانروی یا چگالی عمل می کند
بالاترین عملکرد اندازه گیری در ، چگالی و تحت شرایط سخت فرآیند.
چگالی: خطای اندازه گیری ± 0.2 کیلوگرم در متر مکعب
خدمات زیاد به دلیل افت فشار کم / نقطه صفر
محفظه جمع و جور، دو محفظه با حداکثر 3 ورودی / خروجی
صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN
نمایشگر پرتابل موجود است
مشخصات فنی برای بخار
اصل اندازه گیری
کوریولیس
عنوان محصول
متخصص نوآوری برای به چالش کشیدن کاربردها با یک فرستنده جمع و جور و به راحتی در دسترس. کیفیت اندازه گیری ایمن - دقت بی نظیر جریان جرم ، جریان حجم و تراکم.
بالاترین عملکرد اندازه گیری برای ، چگالی و شرایط سخت فرآیند.
تأییدیه ها و گواهینامه ها
تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV

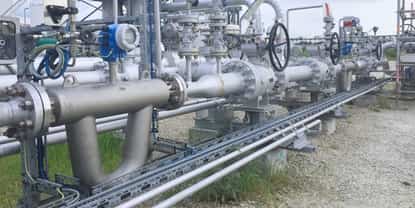

عکسی از محل نصب فلومتر کوریولیس Q300
مشخصات فنی برای گاز ، مایعات ،چگالی و غلظت
ویژگی های سنسور
عملکرد بهینه برای مایعات دارای گاز - MFT (فناوری چند فرکانس). - اندازه گیری چند متغیره (جریان ، چگالی ، دما). صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست.
ویژگی های ترانسمیتر
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فوندیشن فیلدباس. کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه. تأیید
صحت یکپارچه - فناوری Heartbeat. محفظه جمع و جور دو محفظه با حداکثر 3 ورودی / خروجی. صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN.
دامنه قطر اسمی
دی ان 25 تا 100 (1 تا 4 اینچ)
مواد مرطوب
لوله اندازه گیری: 1.4404 (316 / 316L) فولاد ضد زنگ برای کاربردهای برودتی
اتصال: 1.4404 (316 / 316L)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10 درصد (استاندارد) 0.05 (سفارشی)
جریان حجم (مایع): 1.10 درصد
جریان جرم (گاز): 0.35 درصد
چگالی(مایع): ± 0.2 کیلوگرم در متر مکعب
محدوده اندازه گیری
0 تا 400000 کیلوگرم در ساعت
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
دامنه دمای متوسط
استاندارد: -50 تا + 205 درجه سانتیگراد (-58 تا +401 درجه فارنهایت)
گزینه: –196 تا +150 درجه سانتیگراد (–321 تا +302 درجه فارنهایت)
محدوده دمای محیط
استاندارد: - 20 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
گزینه: -40 تا +60 درجه سانتیگراد (-40 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4404 (316L) ، بالاترین مقاومت در برابر خوردگی
مواد ترانسمیتر
AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ فولاد ضد زنگ برای طراحی ترانسمیتر بهداشتی
درجه محافظت
محفظه IP66 / 67 ، نوع 4X
IP69
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
نمایشگر از راه دور موجود است
خروجی ها
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر بی سیم
4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی دو پالس (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA
منبع تغذیه
DC 24 ولت
AC 100 تا 230 ولت
AC 100 تا 230 ولت . DC24 ولت (منطقه غیر خطرناک)
گواهینامه منطقه ضد انفجار
ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC
ایمنی محصول
علامت گذاری CE ، C-tick ، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری ضربان قلب مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
مایعات MI-005 غیر از آب (هیدروکربن ها ، گازهای مایع شده ، مایعات برودتی)
OIML R117 (مایعات غیر از آب ، گازهای مایع ، مایعات برودتی)
NTEP (مایعات غیر از آب ، مایعات برودتی)
تأییدیه ها و گواهینامه های دریایی
تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV
تأییدیه های فشار و گواهینامه ها
PED ، CRN ، AD 2000
