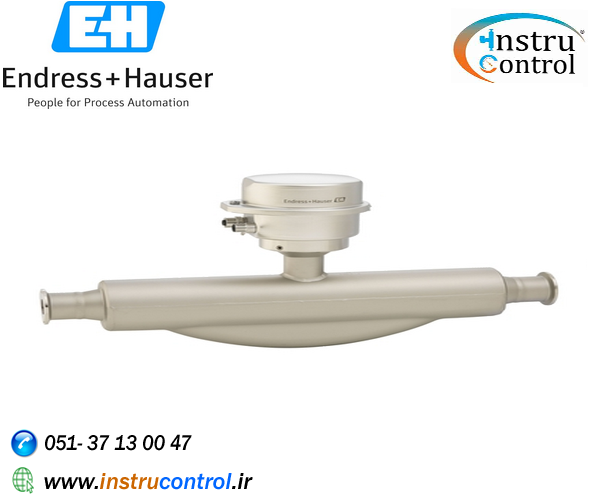

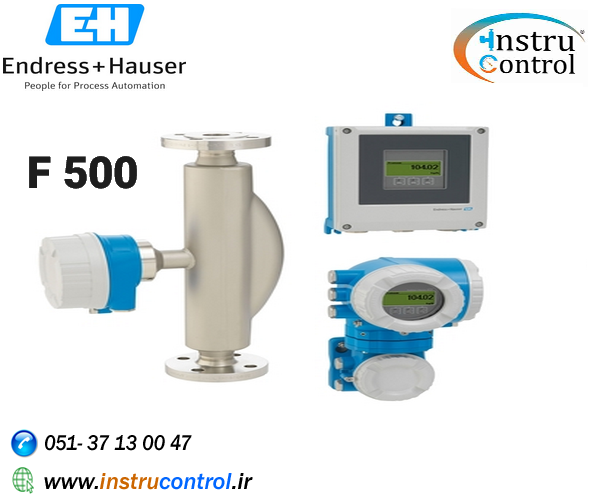

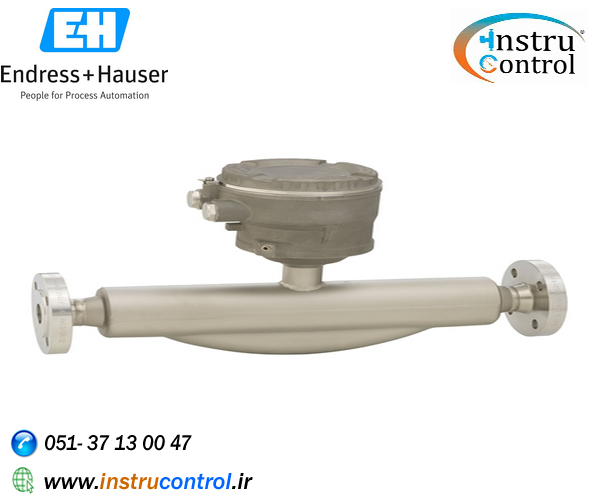

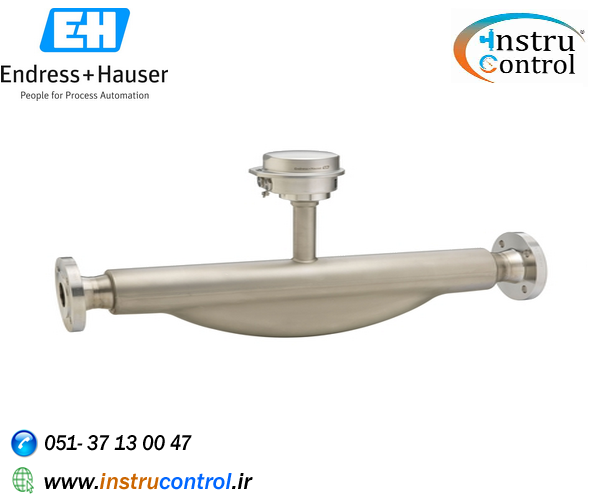

مس فلومتر کوریولیس مدل Proline Promass F 500

قیمت: تماس بگیرید
برند: Endress+Hauser
مدل: Proline Promass F 500

مس فلومتر کوریولیس مدل Proline Promass F 500

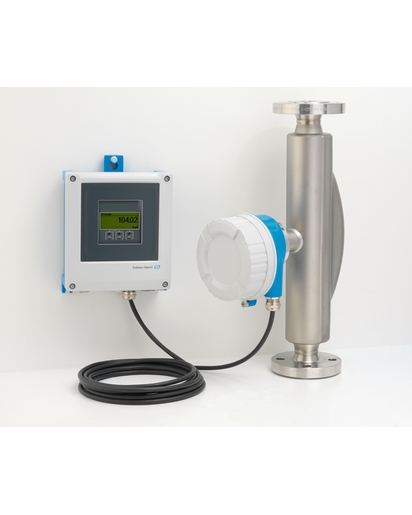

فلومتر با دقت و استحکام برتر ، به عنوان نسخه ریموت با حداکثر 4 ورودی / خروجی

معرفی

Promass F به عنوان یک سنسور بسیار دقیق از شهرت زیادی برخوردار است. ایمنی در برابر نوسانات و محیط های سخت برای گسترده ترین برنامه ها مناسب است. با فرستنده از

راه دور نوآورانه Promass F 500 ، انعطاف پذیری نصب و ایمنی عملیاتی را در محیط های سخت گیرانه به حداکثر می رساند. فناوری Heartbeat قابلیت اطمینان اندازه گیری را

تضمین می کند و باعث افزایش دوره های مجدد کالیبراسیون می شود.

در یک نگاه

حداکثر خطای اندازه گیری

جریان جرم (مایع):  0.10٪ (استاندارد) ، 0.05٪ (سفارشی)

جریان حجم (مایع):  0.10٪

جریان جرم (گاز): ± 0.25٪

چگالی (مایع): 0.0005 ± g / cm³


محدوده اندازه گیری

0 تا 2200000 کیلوگرم در ساعت (0 تا 80840 پوند در دقیقه)


دامنه دمای متوسط

استاندارد: -50 تا +150 درجه سانتیگراد (-58… + 302 درجه فارنهایت)

سفارشی : -50 تا +240 درجه سانتیگراد (-58… + 464 درجه فارنهایت)

سفارشی دمای بالا: -50 تا +350 درجه سانتیگراد (-58… + 662 درجه فارنهایت)

سفارشی : -196 تا +150 درجه سانتیگراد (-320 تا +302 درجه فارنهایت)


حداکثر فشار فرآیند

PN 100 ، کلاس 600 ، 63K


مواد خیس شده

لوله اندازه گیری: 1.4539 (904L) 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022)

اتصال: 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022) ؛ 1.4301 (F304)

ویژگی ها

بالاترین ایمنی فرآیند - ایمن در برابر نوسانات و محیط های سخت

اندازه گیری چند متغیره (جریان ، چگالی ، دما)

صرفه جویی در فضا - بدون نیاز به اجرای ورودی / خروجی

دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فوندیشن فیلدباس

کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه

تأیید صحت یکپارچه - فناوری heartbeat

کاربرد ها

اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی

بالاترین عملکرد اندازه گیری برای مایعات و گازها تحت مختلف

خواص دستگاه

جریان جرم: خطای اندازه گیری 5 0.05 (PremiumCal)

دمای متوسط: -196 تا 350 درجه سانتیگراد (-320 تا 662 درجه فارنهایت)

قطر اسمی: DN 8 تا 250 (3/8 تا 10 اینچ)

نسخه از راه دور با حداکثر 4 ورودی / خروجی

صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN

کابل استاندارد بین سنسور و فرستنده

مشخصات فنی



اصل اندازه گیری

کوریولیس


دامنه قطر اسمی

DN 8 تا 250 (از 10 تا 10 اینچ)


متریال استفاده شده

لوله اندازه گیری: 1.4539 (904L) 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022)

اتصال: 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022) ؛ 1.4301 (F304)


متغیرهای اندازه گیری شده

جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت


حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10٪ (استاندارد) ، 0.05٪ (سفارشی)

جریان حجم (مایع):  0.10٪

جریان جرم (گاز): ± 0.25٪

تراکم (مایع): 0.0005 ± g / cm³


محدوده اندازه گیری

0 تا 2200000 کیلوگرم در ساعت (0 تا 80840 پوند در دقیقه)


حداکثر فشار فرآیند

PN 100 ، کلاس 600 ، 63K


دامنه دمای متوسط

استاندارد: –50 تا +150 درجه سانتیگراد (–58… + 302 درجه فارنهایت)

سفارشی : -50 تا +240 درجه سانتیگراد (-58… + 464 درجه فارنهایت)

سفارشی دمای بالا: -50 تا +350 درجه سانتیگراد (-58… + 662 درجه فارنهایت)

سفارشی : –196 تا +150 درجه سانتیگراد (–320 تا +302 درجه فارنهایت)


محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)

گزینه: -60 تا +60 درجه سانتیگراد (-76 تا +140 درجه فارنهایت)


مواد محفظه سنسور

استاندارد: 1.4301 (304) ، مقاوم در برابر خوردگی

سفارشی: 1.4404 (316L)

محفظه اتصال سنسور (استاندارد): AlSi10Mg ، روکش دار

محفظه اتصال سنسور (سفارشی): 1.4301 (304)؛ 1.4404 (316 لیتر) 1.4409 (CF3M) مشابه 316L


متریال ترانسمیتر

AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ پلی کربنات


درجه محافظت

نسخه ریموت سنسور (استاندارد): IP66 / 67 ، محفظه نوع 4X

نسخه ریموت سنسور (سفارشی): IP69.

نسخه ریموت فرستنده: محفظه نوع 4X IP66 / 67

آنتن WLAN خارجی: IP67


نمایش / عملکرد

صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)

پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است


خروجی ها

4-20 میلی آمپر HART (فعال / غیرفعال)

4-20 میلی آمپر WirelessHART

4-20 میلی آمپر (فعال / غیر فعال)

پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)

خروجی دو پالس (فعال / غیرفعال)

خروجی رله


ورودی ها

ورودی وضعیت

ورودی 4-20 میلی آمپر


ارتباطات دیجیتال

HART ، PROFIBUS DP ، PROFIBUS PA ، FOUNDATION Fieldbus ، Modbus RS485 ، Profinet ، Ethernet / IP ، OPC-UA


منبع تغذیه

DC 24 ولت

AC 100 تا 230 ولت

AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)


گواهینامه منطقه خطرناک

ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC


ایمنی محصول

علامت گذاری CE ، C-tick ، ​​EAC


ایمنی عملکردی

ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511


تأییدیه ها و گواهینامه های اندازه گیری

کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)

فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)

MI-005 (مایعات غیر از آب ، هیدروکربن ها ، LPG ، مایعات برودتی)

NTEP (مایعات غیر از آب ، LPG ، مایعات برودتی)

MC (مایعات غیر از آب ، مایعات برودتی)

MI-002 ، PTB


تأییدیه ها و گواهینامه های دریایی

تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV


تأییدیه های فشار و گواهینامه ها

PED ، CRN ، AD 2000


گواهینامه های متریال

3.1 متریال

NACE MR0175 / MR0103 ، PMI ؛ تست جوشکاری به EN ISO ، ASME ، NORSOK


تأییدیه ها و گواهینامه های بهداشتی

cGMP
