معرفی

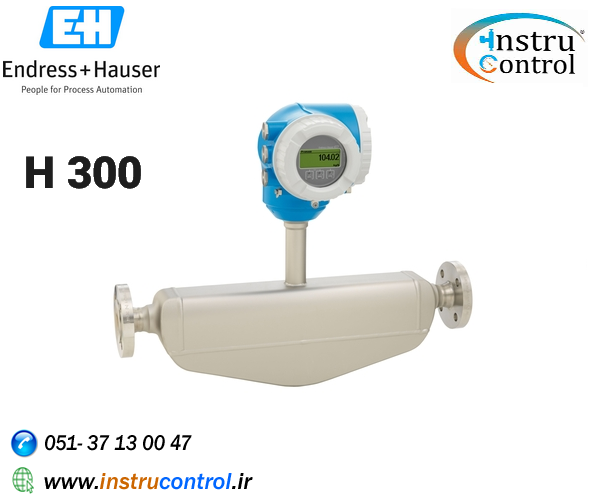

پرومس H بسیار دقیق برای کاربردهایی که به حداکثر مقاومت در برابر خوردگی نیاز دارند و ایمنی مطلوب برای مایعات شیمیایی خطرناک را تضمین می کند. Promass H 300 با
فرستنده جمع و جور خود از نظر عملکرد و یکپارچه سازی سیستم انعطاف پذیری بالایی را ارائه می دهد: دسترسی از یک طرف ، نمایشگر از راه دور و گزینه های اتصال بهبود یافته.
فناوری Heartbeat ایمنی فرآیند را همیشه تضمین می کند.
مشخصات در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10%
جریان حجم (مایع): 0.10%
جریان جرمی (گاز ، فقط تانتال): ± 0.50
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70 000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
دامنه دمای متوسط
تانتالیم: -50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)
زیرکونیوم: -50 تا +205 درجه سانتیگراد (-58 تا +401 درجه فارنهایت)
حداکثر فشار فرآیند
PN 40 ، کلاس 300 ، 20K
متریال استفاده شده
لوله اندازه گیری: تانتالیم 2.5 وات ؛ 702 (UNS R60702)
اتصال: تانتالوم ؛ 702 (UNS R60702)
ویژگی ها
حداکثر ایمنی برای مایعات خطرناک شیمیایی - قطعات مرطوب مقاوم در برابر خوردگی
کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما)
نصب صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فوندیشن فیلدباس
کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
تأیید صحت یکپارچه - فناوری heartbeat
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
اندازه گیری بسیار دقیق مایعات و گازها در کاربردهایی که نیاز بالاترین مقاومت در برابر خوردگی.
خواص دستگاه
لوله اندازه گیری ساخته شده از تانتالوم ، زیرکونیوم
قطر اسمی: DN 8 تا 50 (3/8 تا 2 ")
دمای متوسط تا +205 درجه سانتیگراد (+401 درجه فارنهایت)
محفظه جمع و جور دو محفظه با حداکثر 3 ورودی / خروجی
صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN
نمایش از راه دور در دسترس
مشخصات فنی
اصل اندازه گیری
کوریولیس
قطر اسمی
DN 8 تا 50 (³⁄₈ تا 2 )
متریال استفاده شده
لوله اندازه گیری: Tantalum 2.5W؛ 702 (UNS R60702)
اتصال: تانتالوم ؛ 702 (UNS R60702)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10%
جریان حجم (مایع): 0.10%
جریان جرمی (گاز ، فقط تانتال): ± 0.50
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70 000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
حداکثر فشار فرآیند
PN 40 ، کلاس 300 ، 20K
دامنه دمای متوسط
تانتالم: -50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)
زیرکونیوم: -50 تا +205 درجه سانتی گراد (-58 تا +401 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
گزینه: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
متریال محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
متریال ترانسمیتر
AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L
درجه محافظت
محفظه IP66 / 67 ، نوع 4X
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
نمایشگر از راه دور موجود است
خروجی ها
3 خروجی:
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر WirelessHART
4-20 میلی آمپر (فعال / غیرفعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی دو پالس (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
HART ، PROFIBUS DP ، PROFIBUS PA ، FOUNDATION Fieldbus ، Modbus RS485 ، Profinet ، Ethernet / IP ، OPC-UA
منبع تغذیه
DC 24 ولت
AC 100 تا 230 ولت
AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)
تاییدیه منطقه خطرناک
ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC
ایمنی محصول
علامت گذاری CE ، C-tick ، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های متریال
3.1 متریال
