معرفی

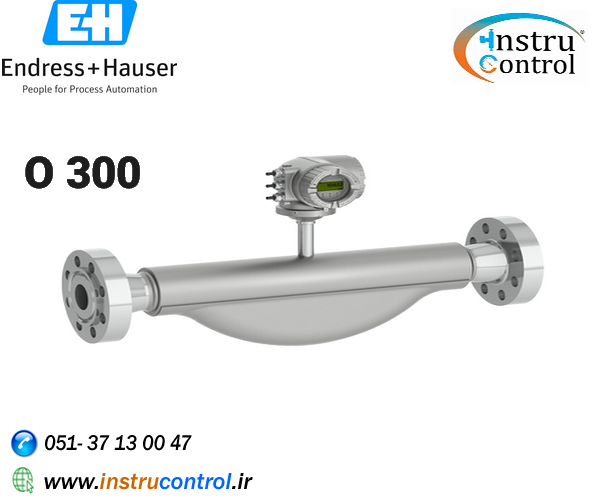

Promass O برای دقت بالای مایعات و گازها در بالاترین فشار فرآیند در صنعت نفت و گاز طراحی شده است. سنسور برای شرایط دریایی کاملاً مناسب و مقاوم در برابر ترک
خوردگی در برابر تنش است. Promass O 300 با فرستنده جمع و جور خود از نظر عملکرد و یکپارچه سازی سیستم انعطاف پذیری بالایی را ارائه می دهد: دسترسی از یک طرف ،
نمایشگر از راه دور و گزینه های اتصال بهبود یافته. فناوری ضربان قلب فرایندهای ایمن را تضمین می کند.
در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): 10 0.10٪ (استاندارد) ، 0.05٪ (گزینه)
جریان حجم (مایع): 10 0.10
جریان جرم (گاز): 35 0.35٪
چگالی(مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 800000 کیلوگرم در ساعت (0 تا 29400 پوند در دقیقه)
دامنه دمای متوسط
–40 تا +205 درجه سانتی گراد (–40 تا +401 درجه فارنهایت)
حداکثر فشار فرآیند
PN 250 ، کلاس 1500
متریال استفاده شده
لوله اندازه گیری: دوبلکس 25Cr (سوپر دوبلکس) ، 1.4410 (UNS S32750)
اتصال: 25Cr دوبلکس (Super Duplex) ، 1.4410 (F53)
ویژگی ها
حداکثر ایمنی - بالاترین مقاومت در برابر ترک خوردگی در برابر تنش
فرآیند نقطه اندازه گیری کمتر - اندازه گیری چند متغیره (جریان، چگالی، دما)
نصب صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست
دسترسی کامل به پردازش و اطلاعات تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فوندیشن فیلدباس
کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
تأیید صحت یکپارچه - فناوری Heartbeat
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
برای دقت برتر در بالاترین فشار فرآیند ، کاملاً مناسب برای شرایط دریایی.
خواص دستگاه
لوله اندازه گیری در 25Cr دوبلکس ، 1.4410 (UNS S32750)
فشار فرآیند تا PN 250 (کلاس 1500)
قطر اسمی: DN 80 تا 150 (3 تا 6 )
محفظه جمع و جور دو محفظه با حداکثر 3 ورودی / خروجی
صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN
نمایش از راه دور در دسترس
مشخصات فنی
اصل اندازه گیری
کوریولیس
دامنه قطر اسمی
DN 80 تا 150 (3 تا 6 )
متریال استفاده شده
لوله اندازه گیری: دوبلکس 25Cr (سوپر دوبلکس) ، 1.4410 (UNS S32750)
اتصال: 25Cr دوبلکس (Super Duplex) ، 1.4410 (F53)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده (جداول API) ، تراکم مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10% (استاندارد) ، 0.05٪ (سفارشی)
جریان حجم (مایع): 0.10%
جریان جرم (گاز): ± 0.35%
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 800000 کیلوگرم در ساعت (0 تا 29 400 پوند در دقیقه)
حداکثر فشار فرآیند
PN 250 ، کلاس 1500
دامنه دمای متوسط
-40 تا +205 درجه سانتی گراد (-40 تا +401 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
گزینه: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4404 (316L) ، بالاترین مقاومت در برابر خوردگی
متریال ترانسمیتر
AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L
درجه محافظت
محفظه IP66 / 67 ، نوع 4X
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
نمایشگر از راه دور موجود است
خروجی ها
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر بی سیم
4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی دو پالس (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA
منبع تغذیه
DC 24 ولت
AC 100 تا 230 ولت
AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)
مصوبات منطقه خطرناک
ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC
ایمنی محصول
CE ، C-tick ، مارک EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری ضربان قلب مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
مایعات MI-005 غیر از آب (هیدروکربن)
MI-002 ، PTB
تأییدیه ها و گواهینامه های دریایی
تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV
تأییدیه های فشار و گواهینامه ها
PED ، CRN ، AD 2000
گواهینامه های مواد
3.1 ماده
NACE MR0175 / MR0103 ، PMI ؛ تست جوشکاری به EN ISO ، ASME ، NORSOK
