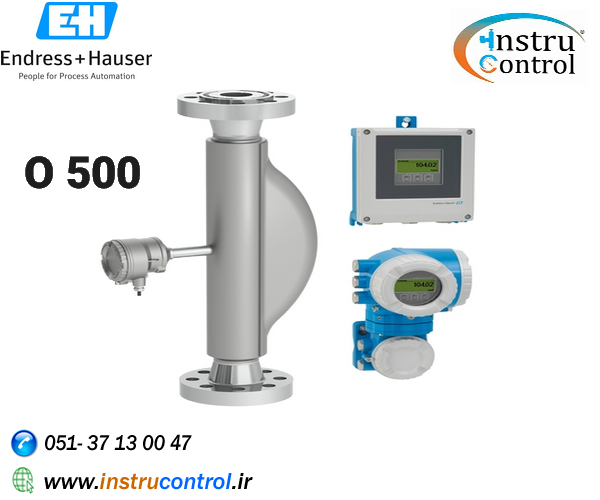

مس فلومتر کوریولیس مدل Promass O 500

قیمت: تماس بگیرید
برند: Endress+Hauser
مدل: Promass O 500

مس فلومتر کوریولیس مدل Promasss O 500

جریان سنج فشار قوی ، به عنوان نسخه از راه دور با حداکثر 4 ورودی / خروجی

معرفی

Promass O برای دقت بالای مایعات و گازها در بالاترین فشار فرآیند در صنعت نفت و گاز طراحی شده است. سنسور برای شرایط دریایی کاملاً مناسب و مقاوم در برابر ترک

خوردگی در برابر تنش است. Promass O 500 با فرستنده ابتکاری و از راه دور خود ، انعطاف پذیری نصب و ایمنی عملیاتی را در محیط های سخت گیرانه به حداکثر می رساند.

فناوری heartbeat فرایندهای ایمن را تضمین می کند.

در یک نگاه

حداکثر خطای اندازه گیری

جریان جرم (مایع):  0.10% (استاندارد) ، 0.05٪ (سفارشی)

جریان حجم (مایع):  0.10%

جریان جرم (گاز):  0.35%

چگالی (مایع): 0.0005 ± g / cm³


محدوده اندازه گیری

0 تا 800000 کیلوگرم در ساعت (0 تا 29400 پوند در دقیقه)


دامنه دمای متوسط

-40 تا +205 درجه سانتی گراد (-40 تا +401 درجه فارنهایت)


حداکثر فشار فرآیند

PN 250 ، کلاس 1500


متریال استفاده شده

لوله اندازه گیری: دوبلکس 25Cr (سوپر دوبلکس) ، 1.4410 (UNS S32750)

اتصال: 25Cr دوبلکس (Super Duplex) ، 1.4410 (F53)

ویژگی ها

حداکثر ایمنی - بالاترین مقاومت در برابر ترک خوردگی در برابر تنش

فرآیند نقطه اندازه گیری کمتر - اندازه گیری چند متغیره (جریان، چگالی، دما)

نیازهای اجرا بدون ورودی / خروجی - صرفه جویی در فضا نصب و راه اندازی

دسترسی کامل به پردازش و اطلاعات تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فیلدباس

کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه

تأیید صحت یکپارچه - فناوری heartbeat

کاربرد ها

اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی

برای دقت برتر در بالاترین فشار فرآیند ، کاملاً مناسب برای شرایط دریایی.

خواص دستگاه

لوله اندازه گیری در 25Cr دوبلکس ، 1.4410 (UNS S32750)

فشار فرآیند تا PN 250 (کلاس 1500)

قطر اسمی: DN 80 تا 150 (3 تا 6 ")

نسخه از راه دور با حداکثر 4 ورودی / خروجی

صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN

کابل استاندارد بین سنسور و فرستنده

مشخصات فنی

اصل اندازه گیری

کوریولیس


دامنه قطر اسمی

DN 80 تا 150 (3 تا 6 اینچ)


متریال استفاده شده

لوله اندازه گیری: دوبلکس 25Cr (سوپر دوبلکس) ، 1.4410 (UNS S32750)

اتصال: 25Cr دوبلکس (Super Duplex) ، 1.4410 (F53)


متغیرهای اندازه گیری شده

جریان جرم ، چگالی، دما ، جریان حجم ، جریان حجم اصلاح شده (جداول API) ، تراکم مرجع ، غلظت


حداکثر خطای اندازه گیری

جریان جرم (مایع):  0.10% (استاندارد) ، 0.05٪ (سفارشی)

جریان حجم (مایع):  0.10%

جریان جرم (گاز): ± 0.35%

چگالی (مایع): 0.0005 ± g / cm³


محدوده اندازه گیری

0 تا 800000 کیلوگرم در ساعت (0 تا 29400 پوند در دقیقه)


حداکثر فشار فرآیند

PN 250 ، کلاس 1500


دامنه دمای متوسط

–40 تا +205 درجه سانتی گراد (–40 تا +401 درجه فارنهایت)


محدوده دمای محیط

استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)

سفارشی : -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)


مواد محفظه سنسور

1.4404 (316L) ، بالاترین مقاومت در برابر خوردگی

محفظه اتصال سنسور (استاندارد): AlSi10Mg ، روکش دار

محفظه اتصال سنسور (گزینه): 1.4301 (304)؛ 1.4404 (316 لیتر) 1.4409 (CF3M) مشابه 316L


متریال استفاده شده

AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ پلی کربنات


درجه محافظت

نسخه از راه دور سنسور (استاندارد): IP66 / 67 ، محفظه نوع 4X

نسخه از راه دور سنسور (گزینه): IP69. نسخه از راه دور فرستنده: محفظه نوع 4X IP66 / 67


نمایش / عملکرد

صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)

پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است


خروجی ها

4-20 میلی آمپر HART (فعال / غیرفعال)

4-20 میلی آمپر بی سیم

4-20 میلی آمپر (فعال / غیر فعال)

پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)

خروجی دو پالس (فعال / غیرفعال)

خروجی رله


ورودی ها

ورودی وضعیت

ورودی 4-20 میلی آمپر


ارتباطات دیجیتال

HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA


منبع تغذیه

DC 24 ولت

AC 100 تا 230 ولت

AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)


مصوبات منطقه خطرناک

ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC


ایمنی محصول

CE ، C-tick ، ​​مارک EAC


ایمنی عملکردی

ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511


تأییدیه ها و گواهینامه های اندازه گیری

کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)

فناوری Heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)

مایعات MI-005 غیر از آب (هیدروکربن)MI-002 ، PTB


تأییدیه ها و گواهینامه های دریایی

تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV


تأییدیه های فشار و گواهینامه ها

PED ، CRN ، AD 2000


گواهینامه های متریال

3.1 متریال

NACE MR0175 / MR0103 ، PMI ؛ تست جوشکاری به EN ISO ، ASME ، NORSOK
