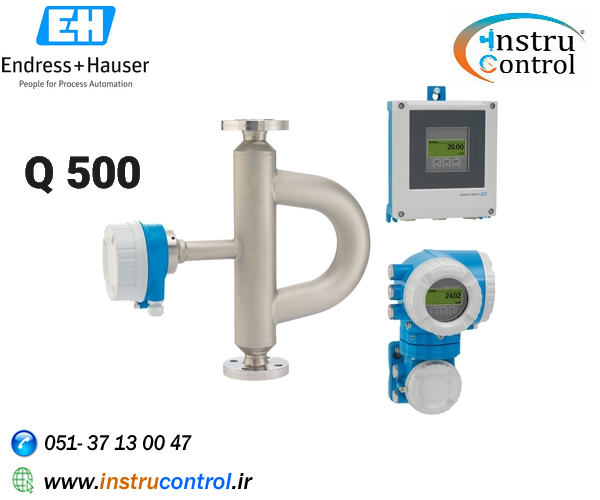

فلومتر جرمی کوریولیس مدل Q 500

قیمت: تماس بگیرید
برند: Endress+Hauser
مدل: Promass Q 500

فلومتر جرمی کوریولیس مدل Q 500

متخصص نواوری برای به چالش کشیدن برنامه های کاربردی، به عنوان نسخه ریموت با تا 4 ورودی/ خروجی

معرفی

Promass Q 500 بالاترین دقت اندازه گیری را برای جریان جرم ، جریان حجم و چگالی فراهم می کند. با توجه به اینکه گزینه ترجیحی برای برنامه های انتقال بازداشت است ، برای

کاربردهای مایع که گاز حفره ای وجود دارد بهینه سازی شده است. Promass Q 500 با فرستنده ابتکاری و از راه دور خود ، انعطاف پذیری نصب و ایمنی عملیاتی را در محیط های

سخت گیرانه به حداکثر می رساند. فناوری Heartbeat تطابق و ایمنی فرآیند را در همه زمان ها تضمین می کند.

در یک نگاه

حداکثر خطای اندازه گیری

جریان جرم (مایع):  0.10% (استاندارد) ، 0.05% (سفارشی)

جریان حجم (مایع):  0.10%

جریان جرم (گاز):  0.35%

چگالی (مایع): ± 0.2 کیلوگرم در متر مکعب


محدوده اندازه گیری

0 تا 550000 کیلوگرم در ساعت (0 تا 20210 پوند در دقیقه)


دامنه دمای متوسط

استاندارد: -50 تا + 205 درجه سانتیگراد (-58 تا +401 درجه فارنهایت)

سفارشی: –196 تا +150 درجه سانتیگراد (–321 تا +302 درجه فارنهایت)


حداکثر فشار فرآیند

PN 100 ، کلاس 600 ، 63K


متریال استفاده شده

لوله اندازه گیری: 1.4404 (316 / 316L) فولاد ضد زنگ برای کاربردهای برودتی

اتصال: 1.4404 (316 / 316L)


ویژگی ها

کیفیت اندازه گیری ایمن - دقت بی نظیر جریان جرم ، جریان حجم و چگالی

عملکرد بهینه برای مایعات با گاز خاکی - MFT (فناوری چند فرکانس)

فرآیند نقطه اندازه گیری کمتر - اندازه گیری چند متغیره (جریان، چگالی، دما)

نصب صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست

دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و اتوبوس های زمینه ای

کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه

تأیید صحت یکپارچه - فناوری heartbeat

کاربرد



اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی

بالاترین عملکرد اندازه گیری برای  چگالی و تحت شرایط فرایند دشوار

خواص دستگاه

جریان جرم : خطای اندازه گیری ± 0.05٪ (PremiumCal)

چگالی: خطای اندازه گیری ± 0.2 کیلوگرم در متر مکعب

گردش بالا به دلیل به افت فشار کم / نقطه صفر

نسخه از راه دور با حداکثر 4 ورودی / خروجی

صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN

کابل استاندارد بین سنسور و فرستنده

مشخصات فنی

اصل اندازه گیری

کوریولیس


دامنه قطر اسمی

DN 25 تا 100 (1 تا 4 اینچ )


متریال استفاده شده

لوله اندازه گیری: 1.4404 (316 / 316L) فولاد ضد زنگ برای کاربردهای برودتی

اتصال: 1.4404 (316 / 316L)


متغیرهای اندازه گیری شده

جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت

حداکثر خطای اندازه گیری

جریان جرم (مایع): 10 0.10٪ (استاندارد) ، 0.05٪ (گزینه)

جریان حجم (مایع): 10 0.10

جریان جرم (گاز): 35 0.35٪

چگالی (مایع): ± 0.2 کیلوگرم در متر مکعب


محدوده اندازه گیری

0 تا 550000 کیلوگرم در ساعت (0 تا 20210 پوند در دقیقه)


حداکثر فشار فرآیند

PN 100 ، کلاس 600 ، 63K


دامنه دمای متوسط

استاندارد: -50 تا + 205 درجه سانتیگراد (-58 تا +401 درجه فارنهایت)

سفارشی: –196 تا +150 درجه سانتیگراد (–321 تا +302 درجه فارنهایت)


محدوده دمای محیط

استاندارد: - 4 تا +60 درجه سانتیگراد (–4 تا +140 درجه فارنهایت)

سفارشی: -60 تا +60 درجه سانتیگراد (-76 تا +140 درجه فارنهایت)


مواد محفظه سنسور

1.4404 (316L) ، بالاترین مقاومت در برابر خوردگی

محفظه اتصال سنسور (استاندارد): AlSi10Mg ، روکش دار

محفظه اتصال سنسور (گزینه): 1.4301 (304)؛ 1.4404 (316 لیتر) 1.4409 (CF3M) مشابه 316L


متریال ترانسمیتر

AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ پلی کربنات

درجه محافظت

نسخه از راه دور سنسور (استاندارد): IP66 / 67 ، محفظه نوع 4X

نسخه از راه دور سنسور (گزینه): IP69. نسخه از راه دور فرستنده: محفظه نوع 4X IP66 / 67

نمایش / عملکرد

صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)

پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است

خروجی ها

4 خروجی:

4-20 میلی آمپر HART (فعال / غیرفعال)

4-20 میلی آمپر بی سیم

4-20 میلی آمپر (فعال / غیر فعال)

پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)

خروجی دو پالس (فعال / غیرفعال)

خروجی رله


ورودی ها

ورودی وضعیت

ورودی 4-20 میلی آمپر


ارتباطات دیجیتال

HART، PROFIBUS DP،PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA


منبع تغذیه

DC 24 ولت

AC 100 تا 230 ولت

AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)


تاییدیه منطقه خطرناک

ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC


ایمنی محصول

علامت گذاری CE ، C-tick ، ​​EAC


ایمنی عملکردی

ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511


تأییدیه ها و گواهینامه های اندازه گیری

کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)

فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)

مایعات MI-005 غیر از آب (هیدروکربن ها ، گازهای مایع شده ، مایعات برودتی)

OIML R117 (مایعات غیر از آب ، گازهای مایع ، مایعات برودتی)

NTEP (مایعات غیر از آب ، مایعات برودتی)

MC (مایعات غیر از آب ، مایعات برودتی)


تأییدیه ها و گواهینامه های دریایی

تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV


تأییدیه های فشار و گواهینامه ها

PED ، CRN ، AD 2000


گواهینامه های متریال

3.1 متریال

NACE MR0175 / MR0103 ، PMI ؛ تست جوشکاری به EN ISO ، ASME ، NORSOK


تأییدیه ها و گواهینامه های بهداشتی

3-A ، EHEDG ، cGMP
